在系统主界面中，点击【电梯门禁】下拉菜单的【电梯门禁管理】，打开电梯门禁管理界面
添加电梯控制器,可在电梯门禁管理界面中,点击添加”按钮,弹出搜索设备界面

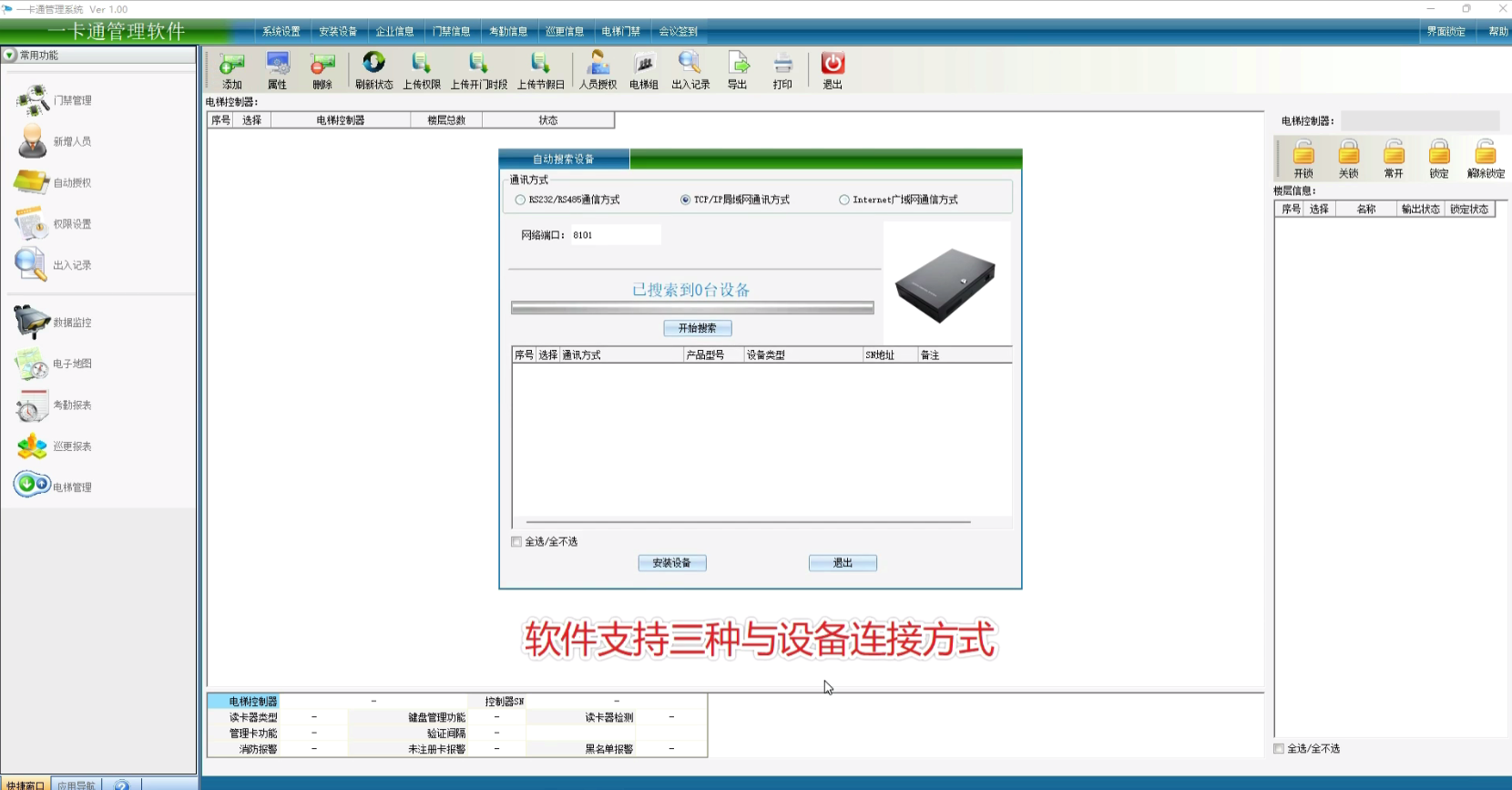

软件支持三种与设备连接方式。
通过RS232或RS485的方式连接,此种方式为专用线路连接,而且485连接速率较慢,故障率高不推荐使用

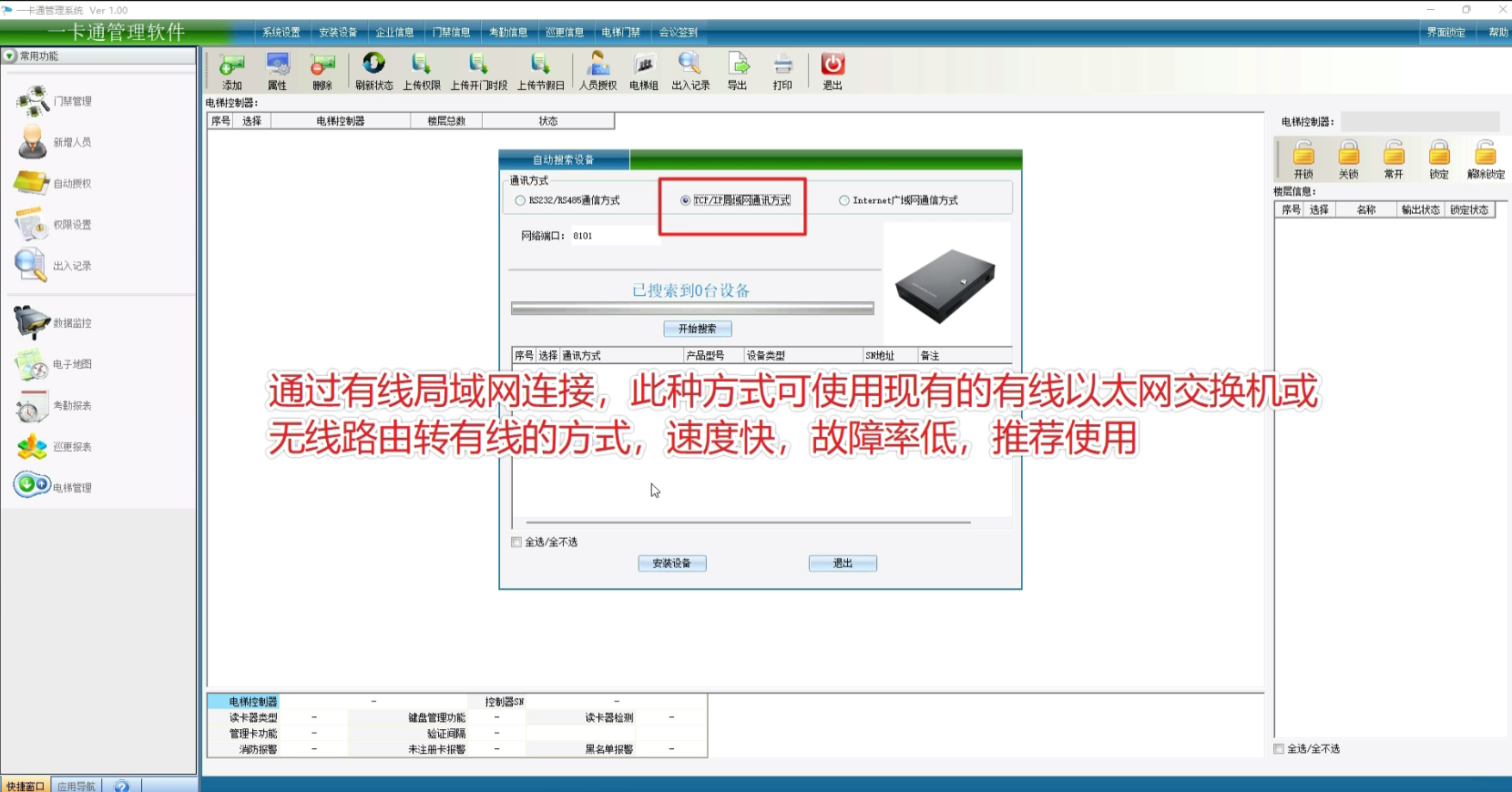

通过有线局域网连接,此种方式可使用现有的有线以太网交换机或无线路由转有线的方式,速度快,故障率低,推荐使用
通过广域网方式连接,此种方式适用于设备和管理电脑不在一个局域网中,但是这种方式配置比较多,故障率高,不推荐使用
本次示例使用局域网方式连接电梯控制板,点击界面中的【TCP/IP局域网通讯方式】
网络端口号是设备开放的端口号,用于自动搜索发现,此端口号出厂默认值是8101,一般情况不需要修改
点击【开始搜索】,等待搜索结果

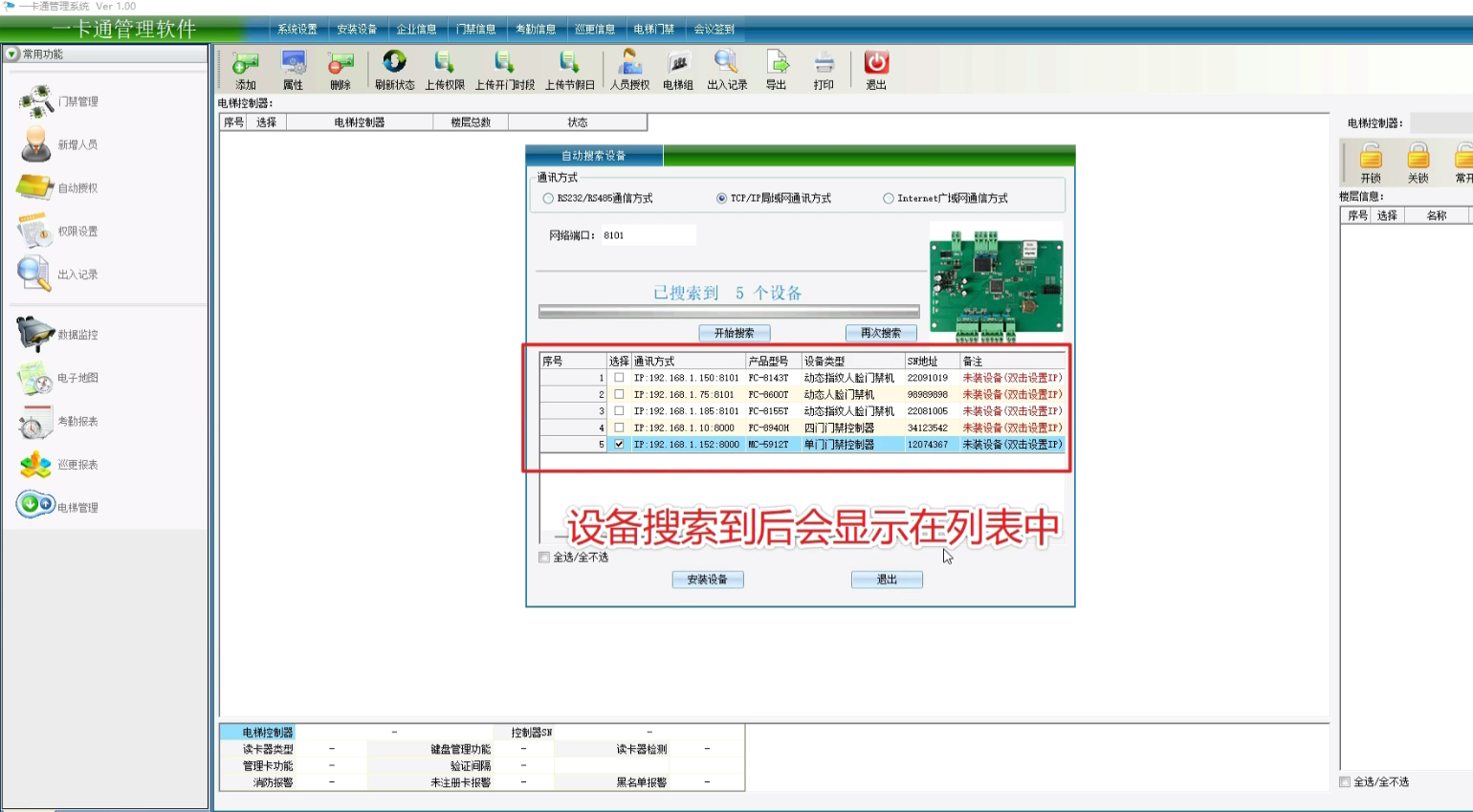

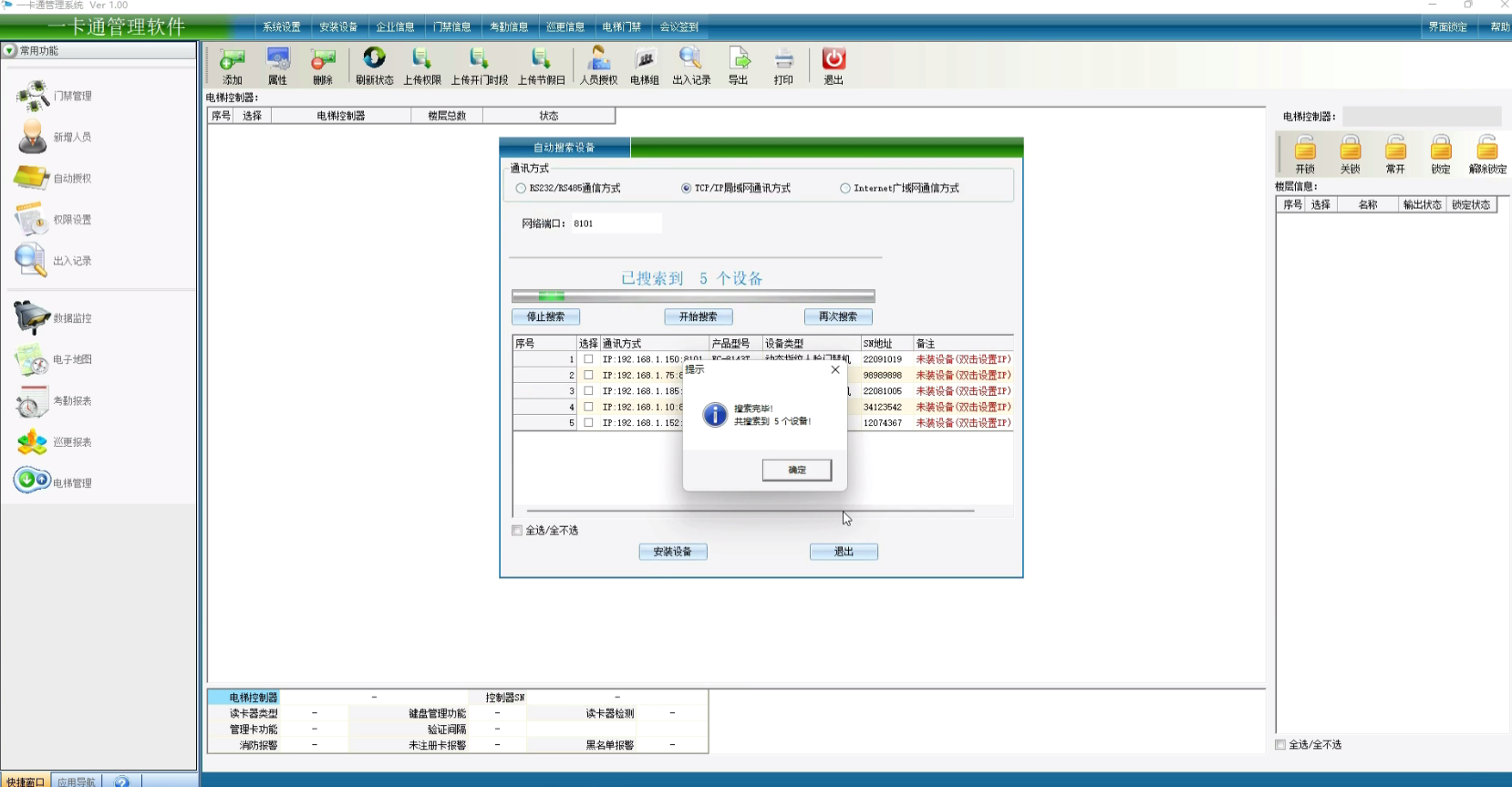

设备搜索到后会显示在列表中。

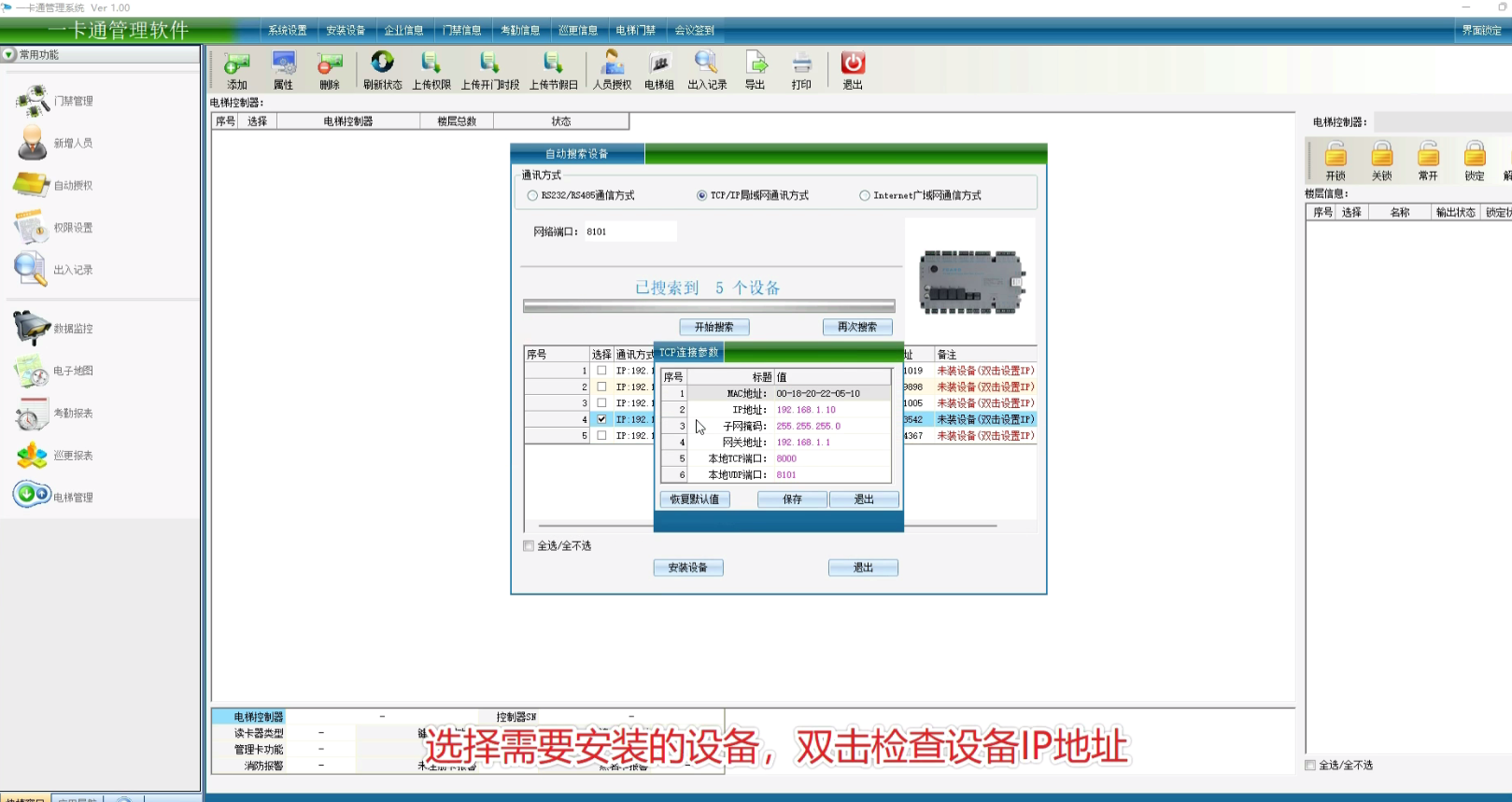

选择需要装的设备,双击检查设备IP地址

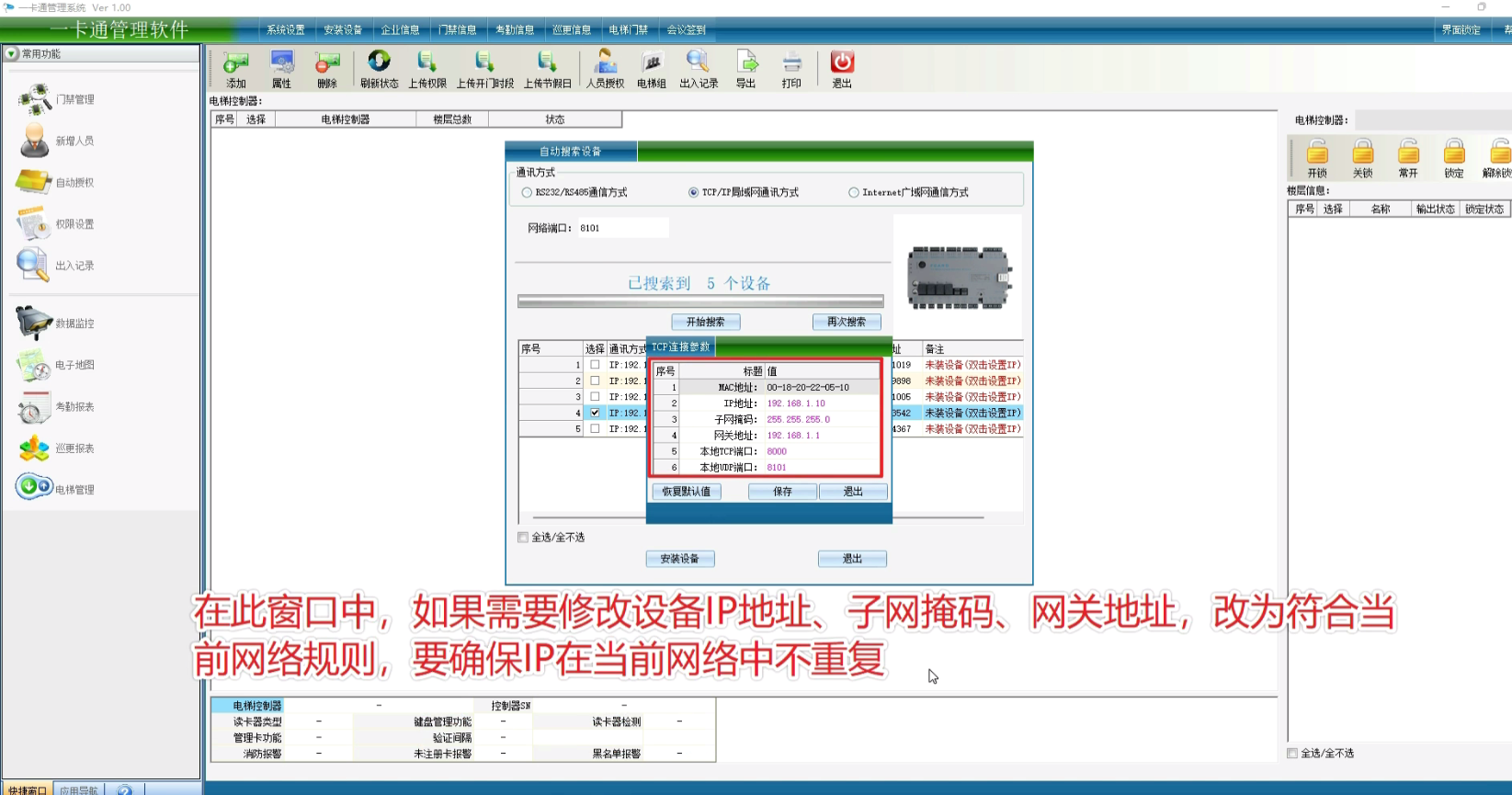

在IP地址设置窗口中,如果需要修改设备IP地址、子网掩码、网关地址,改为符合当前网络规则,要确保IP在当前网络中不重复

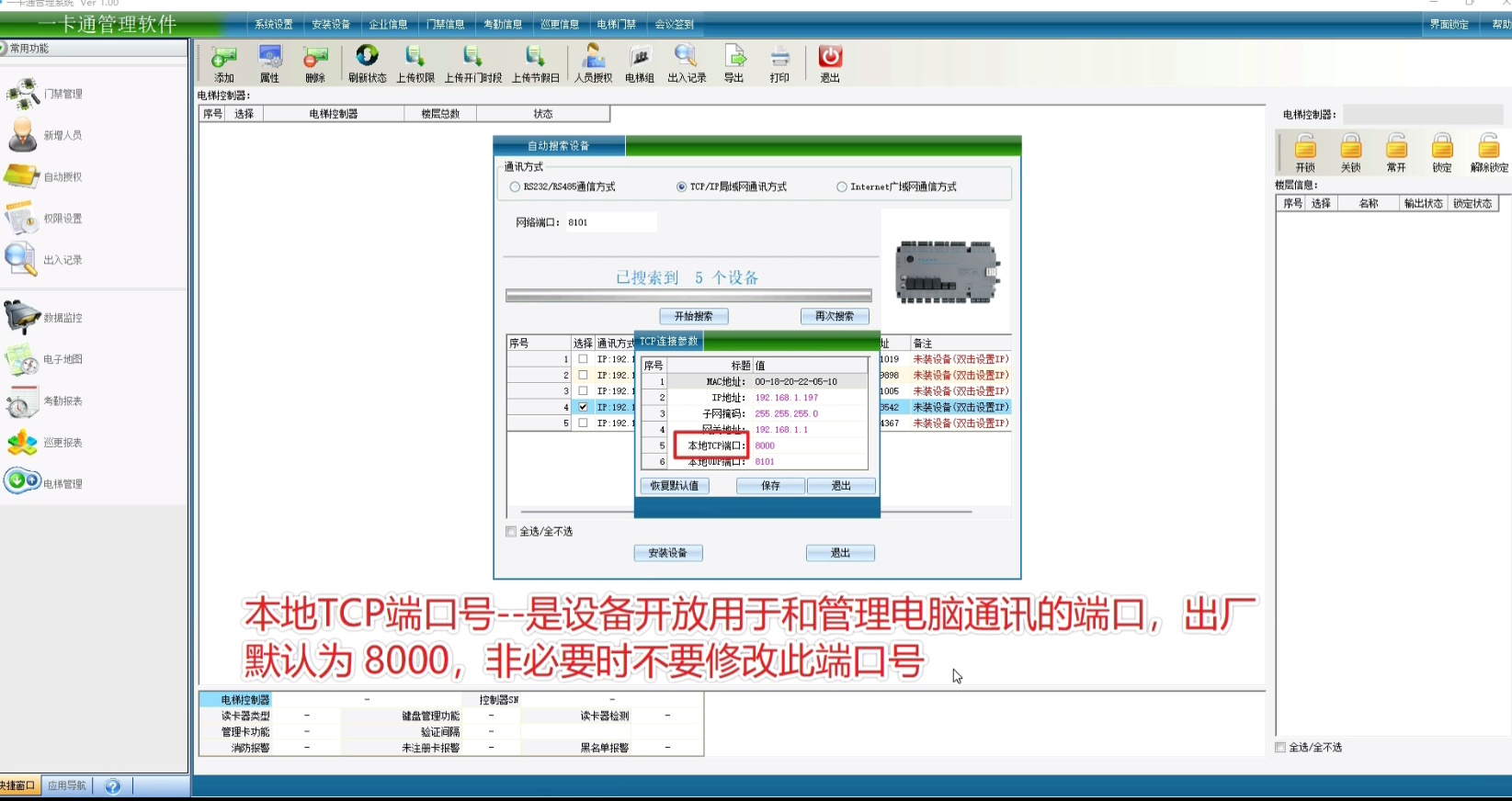

本地TCP端口号--是设备开放用于和管理电脑通讯的端口,出厂默认为8000 非必要时不要修改此端口号,

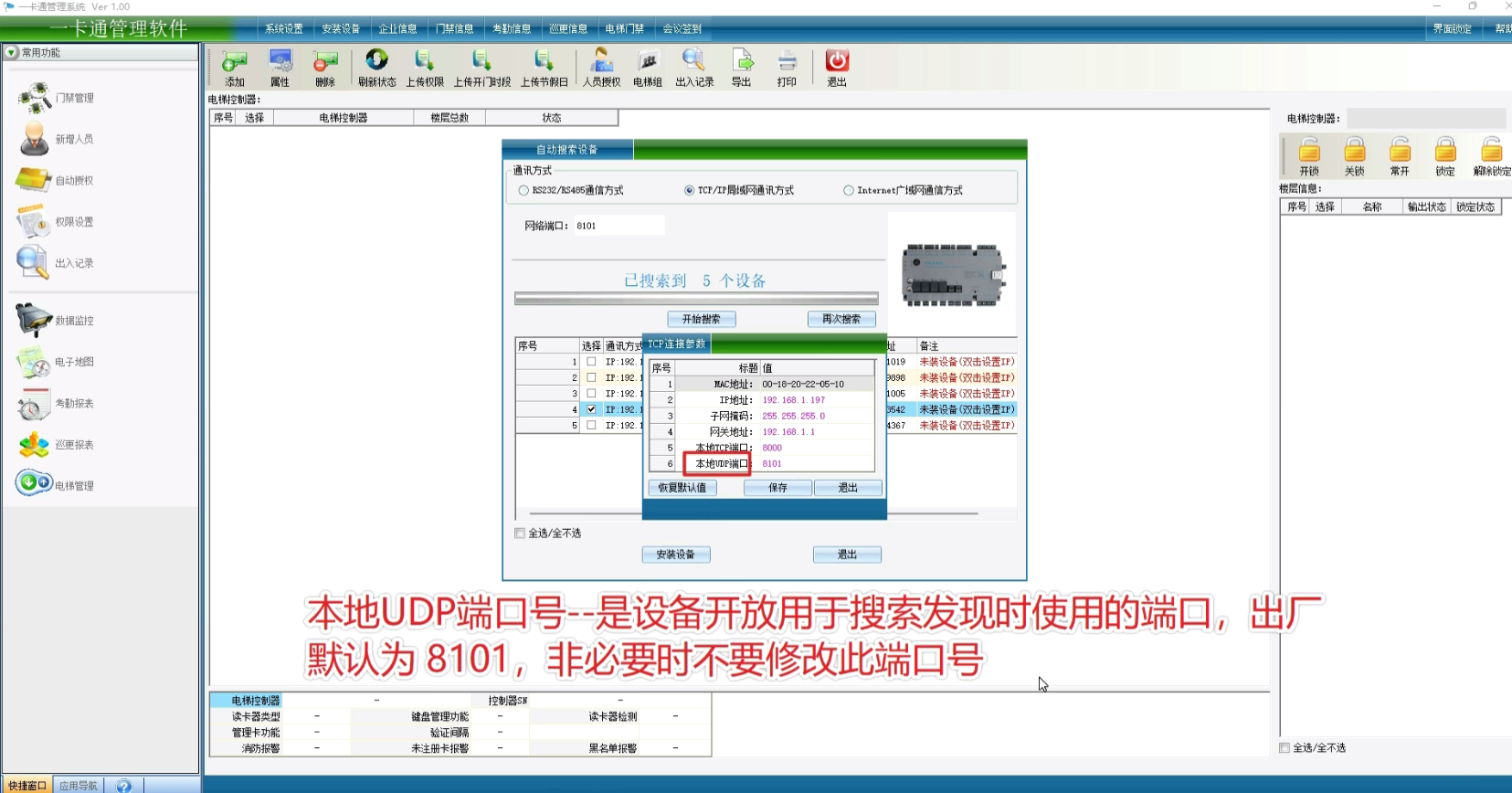

本地UDP端口号--是设备开放用于搜索发现时使用的端口,出厂默认为8101,非必要时不要修改此端口号

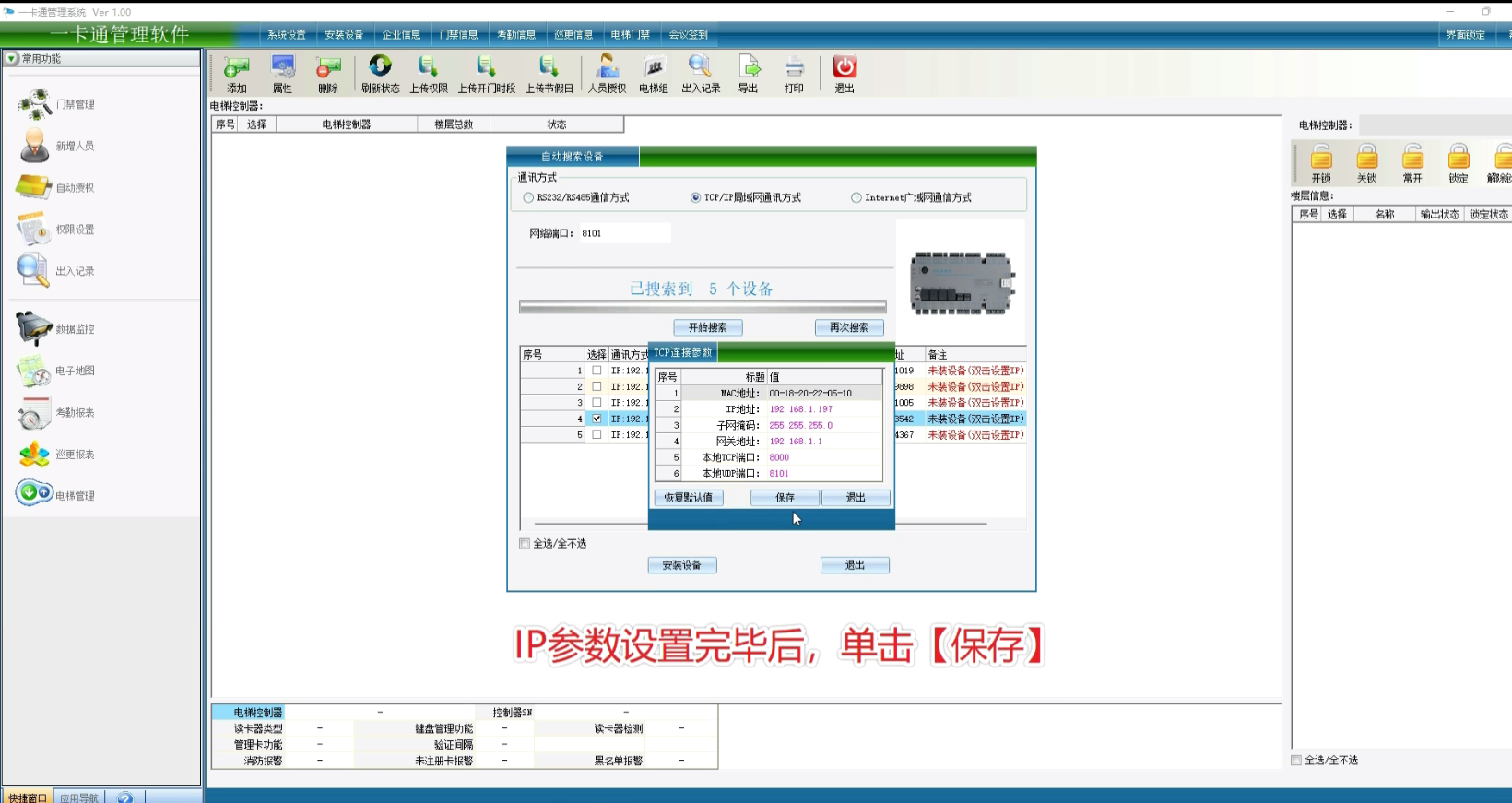

IP参数设置完毕后,单击【保存】

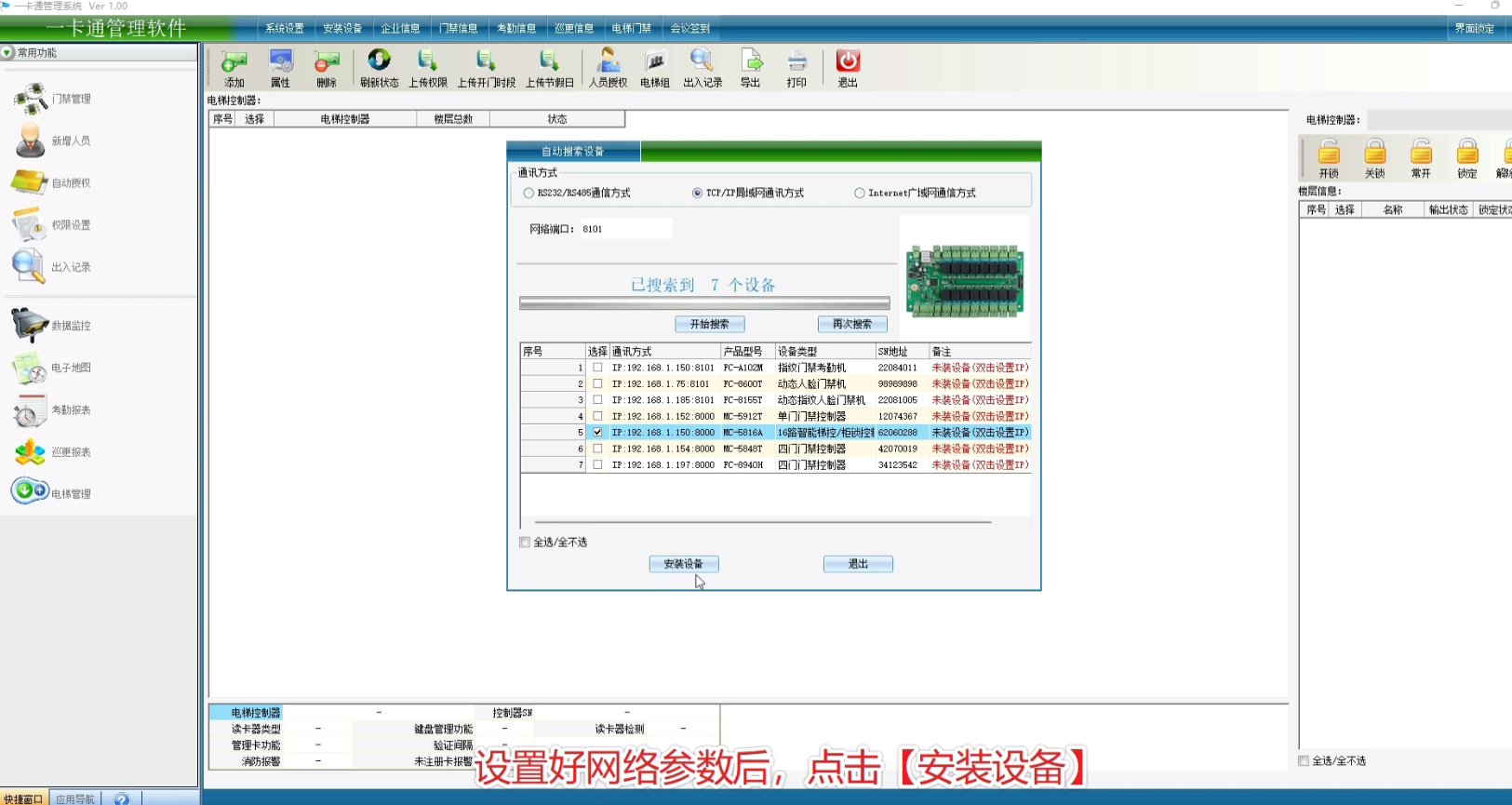

设置好网络参数后,点击【安装设备】

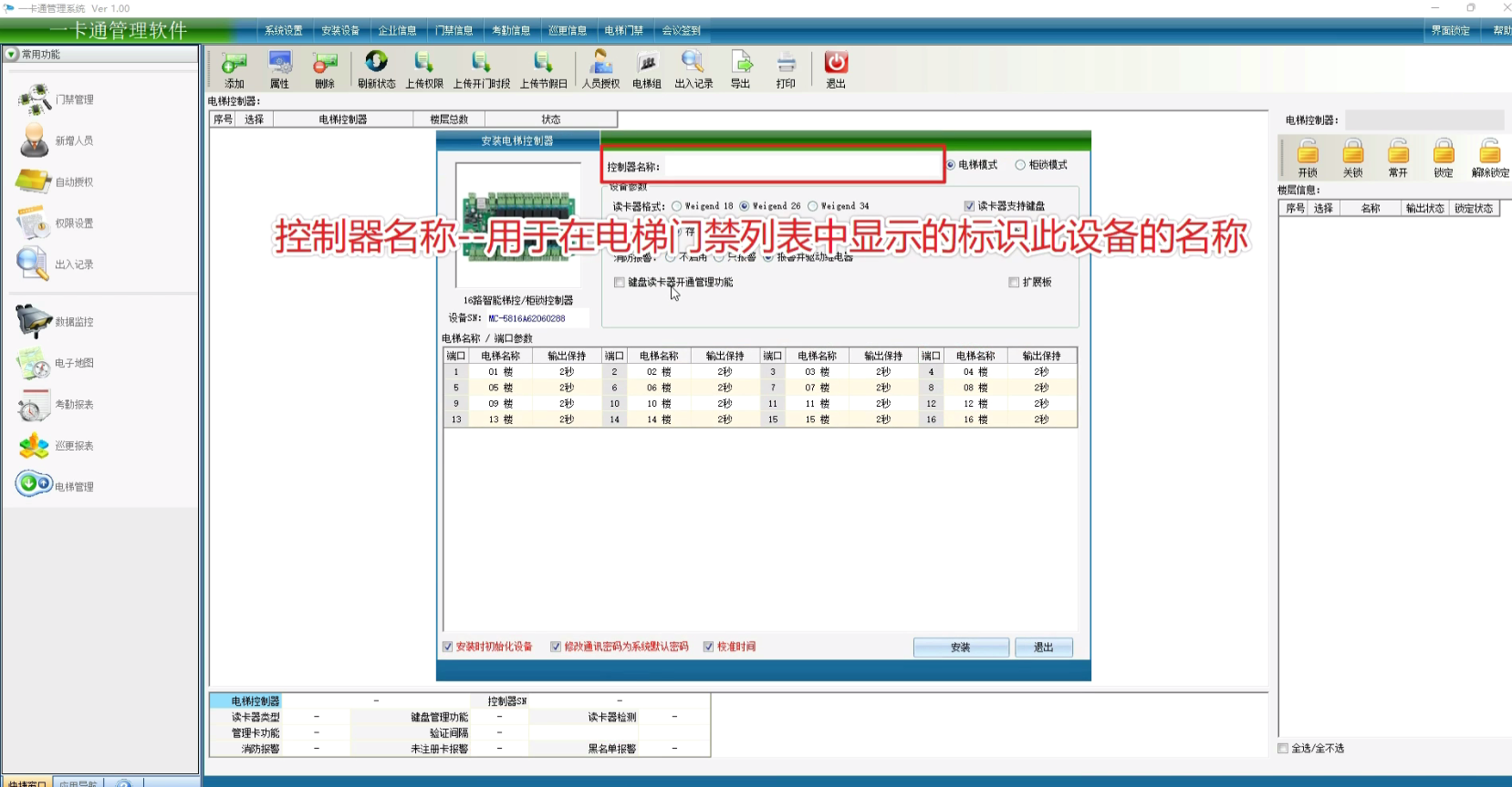

控制器名称--用于在电梯问禁列表中显示的标识此设备的名称

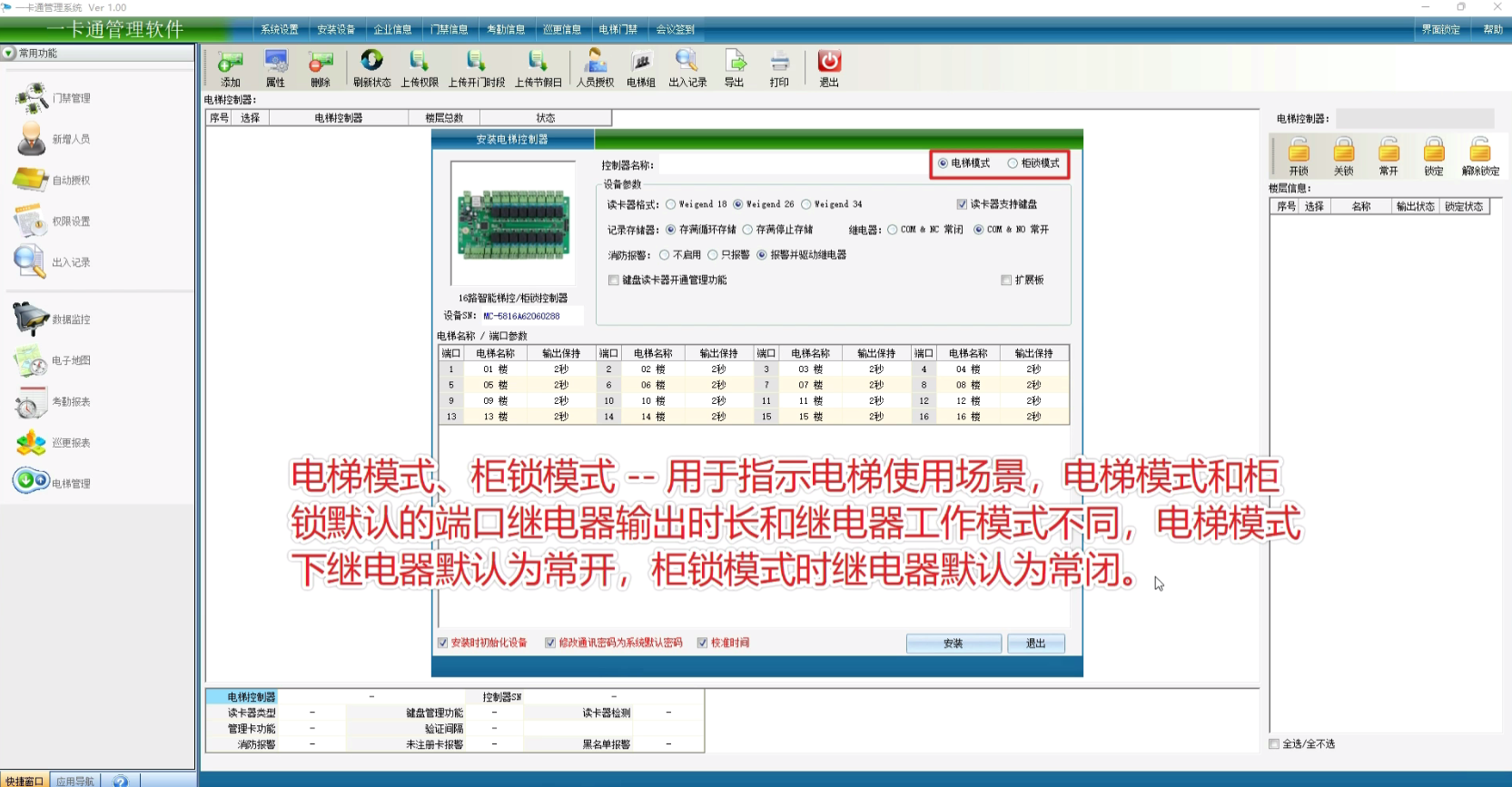

电梯模式、柜锁模式--用于指示电梯使用场景,电梯模式和柜锁默认的端口继电器输出时长和继电器工作模式不同,电梯模式下继电器默认为常开,柜销模式时继电器默认为常闭,
设备参数--在安装设备时，可在此快速设置常用的设备工作参数
扩展板--扩展板可以增加设备管控的继电器数量
电梯名称-说明此端口号管理的电梯楼层名称
输出保持-可以设定每个端口的继电器输出保持时间
安装时初始化设备--在安装设备的过程中对设备发送初始化指令,清空设备中已存储的卡片和读卡记录等信息
修改通讯密码为系统默认密码--如果系统通讯密码已修改时,可使用设备通讯密码更改为和软件当前的密码一致
校准时间--在安装设备的过程中,将设备时钟和管理电脑的时钟同步,需要首先确保电脑时间准确性,否则会造成数据错乱
参数输人完毕后,单击【安装】按钮,开始安装设备并配置初始参数,
