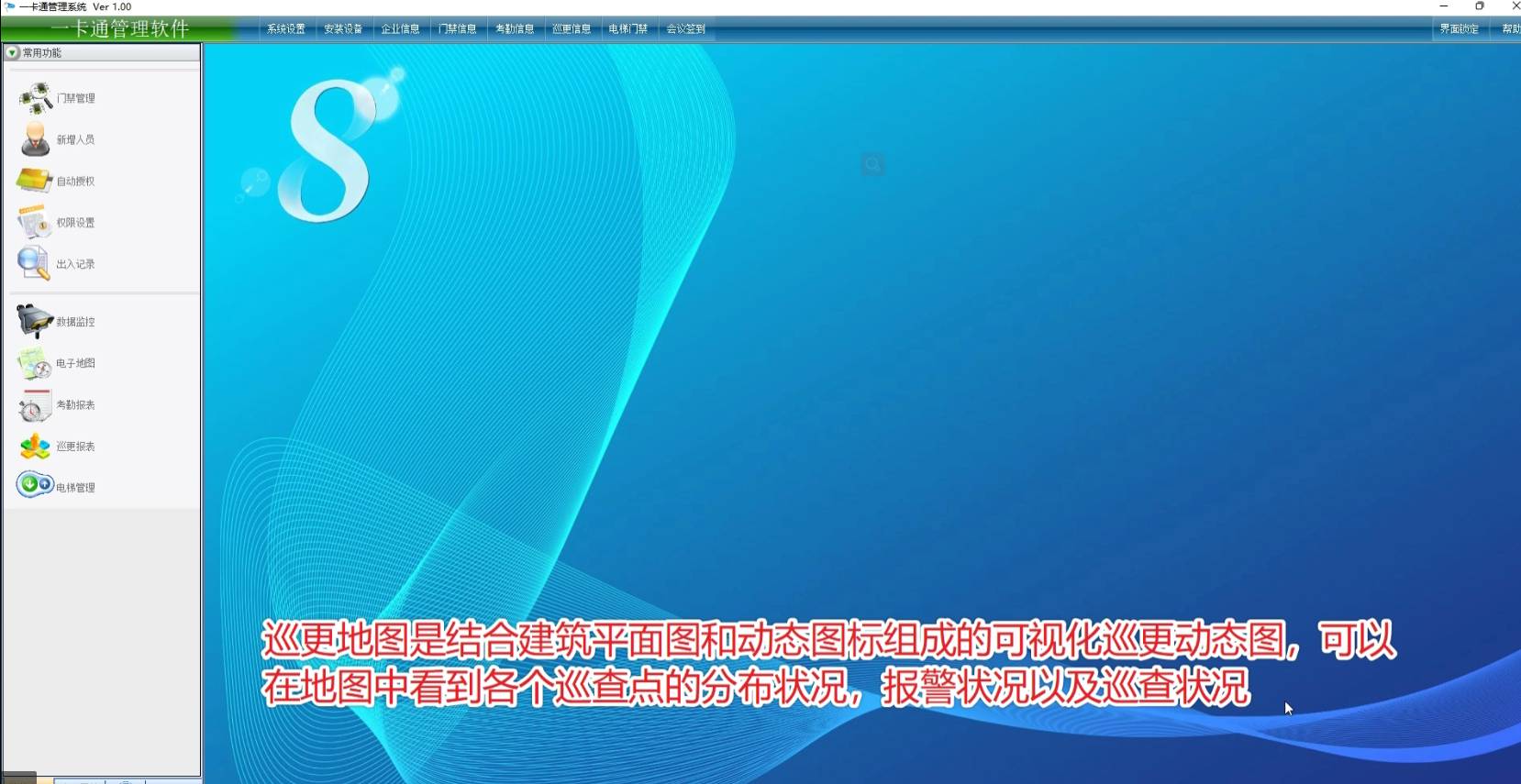

巡更地图是结合建筑平面图和动态图标组成的可视化巡更动态图。可以在地图中看到各个巡查点的分布状况,报警状况以及巡查状况
在系统主界面中,点击【巡更信息】下拉菜单的【巡更地图】,打开巡更地图界面
点击【添加地图】
输入地图名称,描述

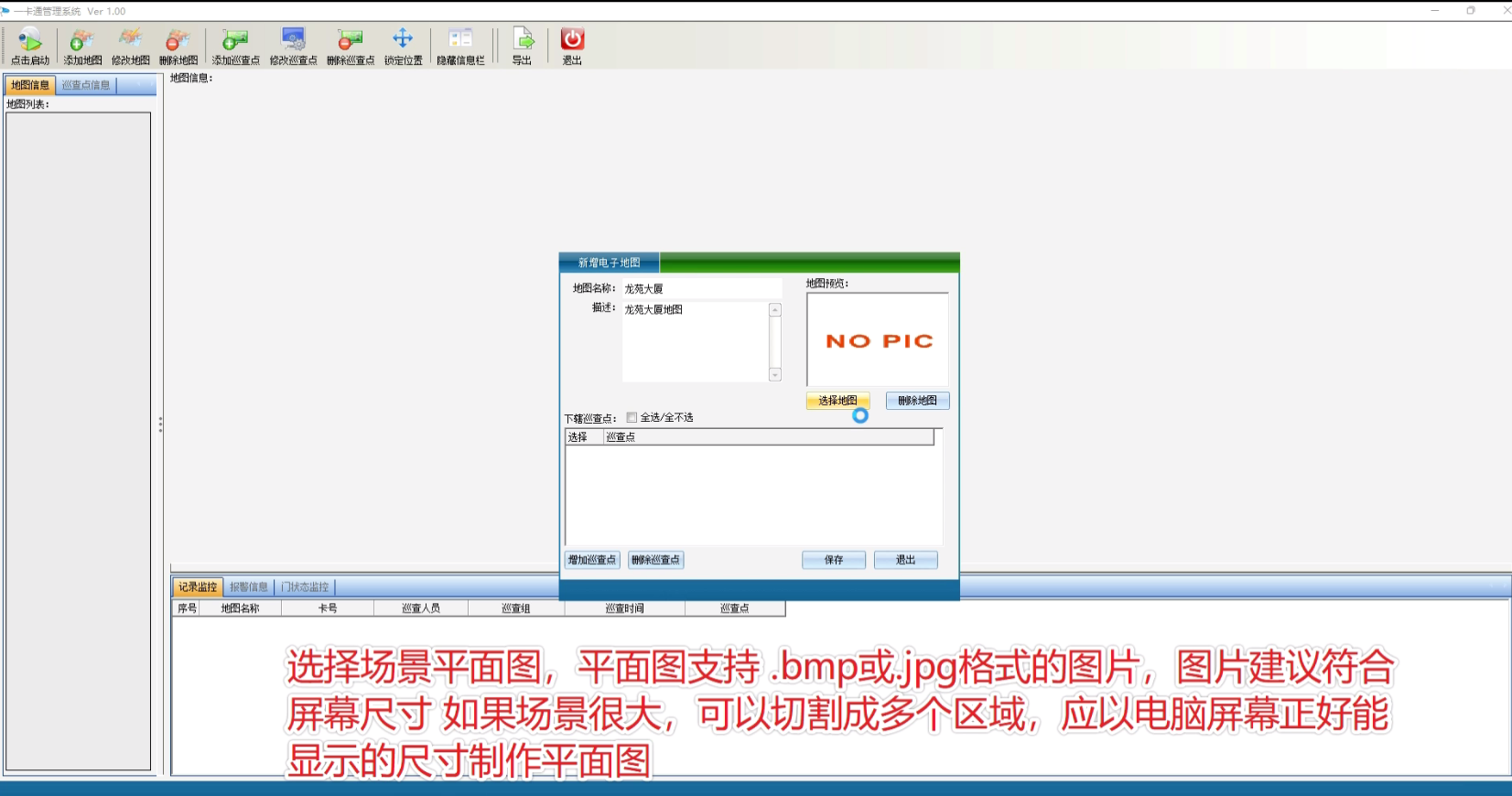

选择场景平面图,平面图支持.bmp或.jpg格式的图片,图片建议符合屏幕尺寸如果场景很大,可以切割成多个区域,应以电脑屏幕正好能显示的尺寸制作平面图
点击【增加巡查点】添加巡查点
若巡查点添加错误了,可以勾选需要删除的巡查点,点击【删除巡查点】
输入完毕并检查无误后,单击【保存】按钮
电子地图添加完毕后,各个巡查点的分布位置系统默认是按顺序,并排显示、需要手动调整。

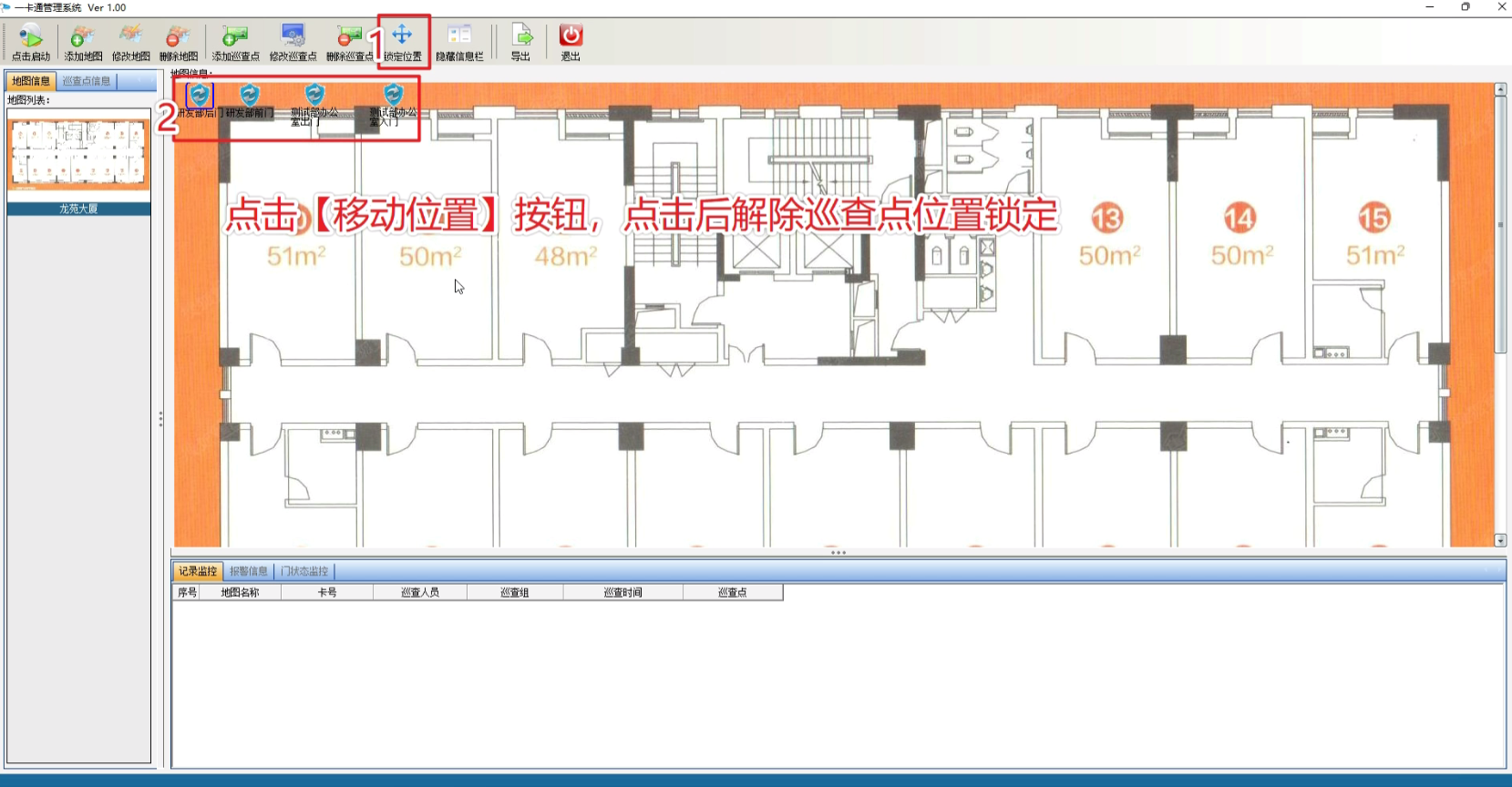

点击【移动位置】按钮,点击后解除巡查点位置锁定

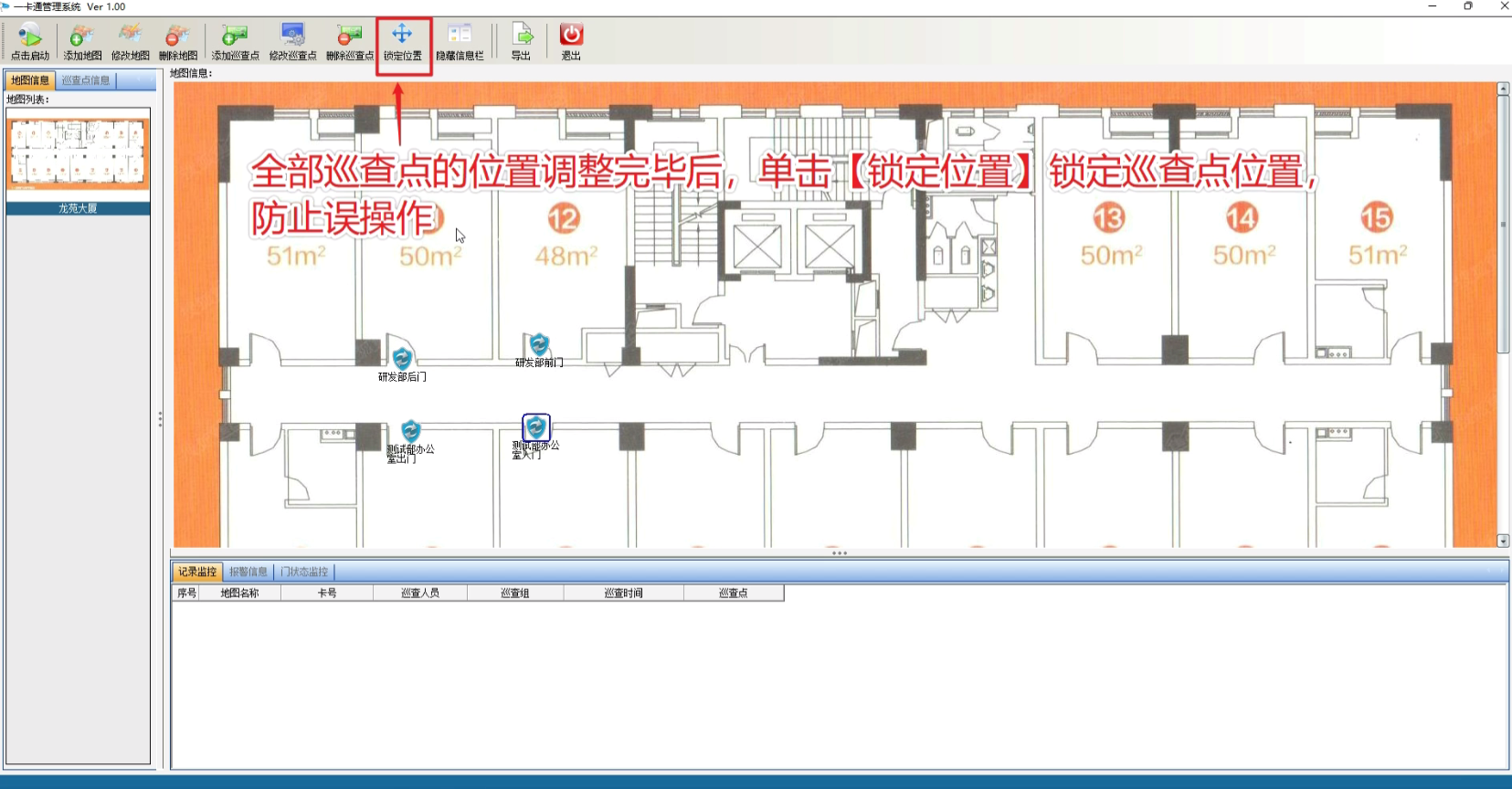

全部巡查点的位置调整完毕后,单击【锁定位置】锁定巡查点位置,防止误操作

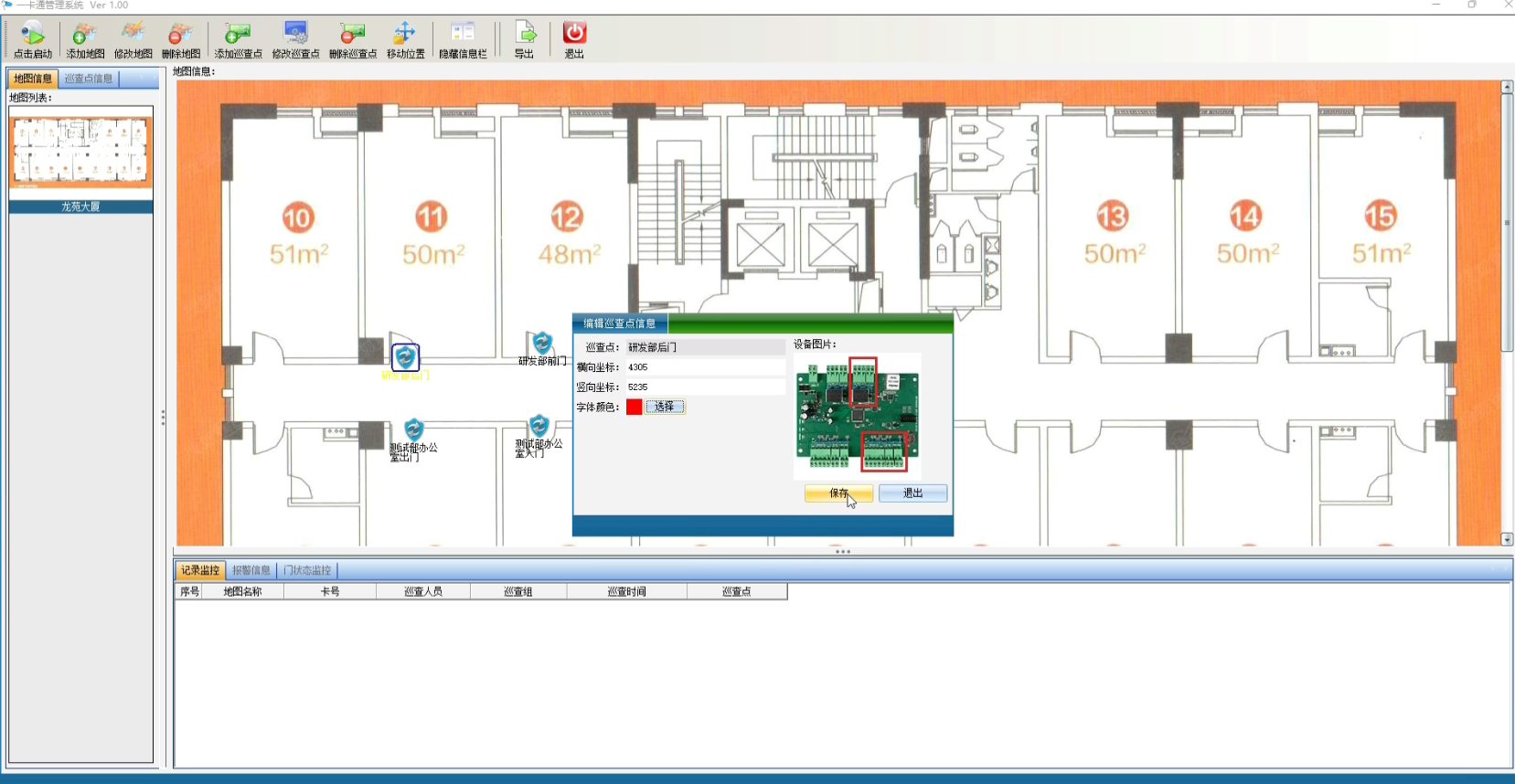

巡查点默认显示的巡查点名字的颜色是黑色,如果需要修改,可以点击【修改巡查点】
若要删除多余的巡查点,可以点击巡查点,再点击【删除巡查点】
电子地图编辑好后,点击【点击启动】按钮使电子地图处于监控状态
电子地图编辑好后,点击【点击启动】按钮使电子地图处于监控状态

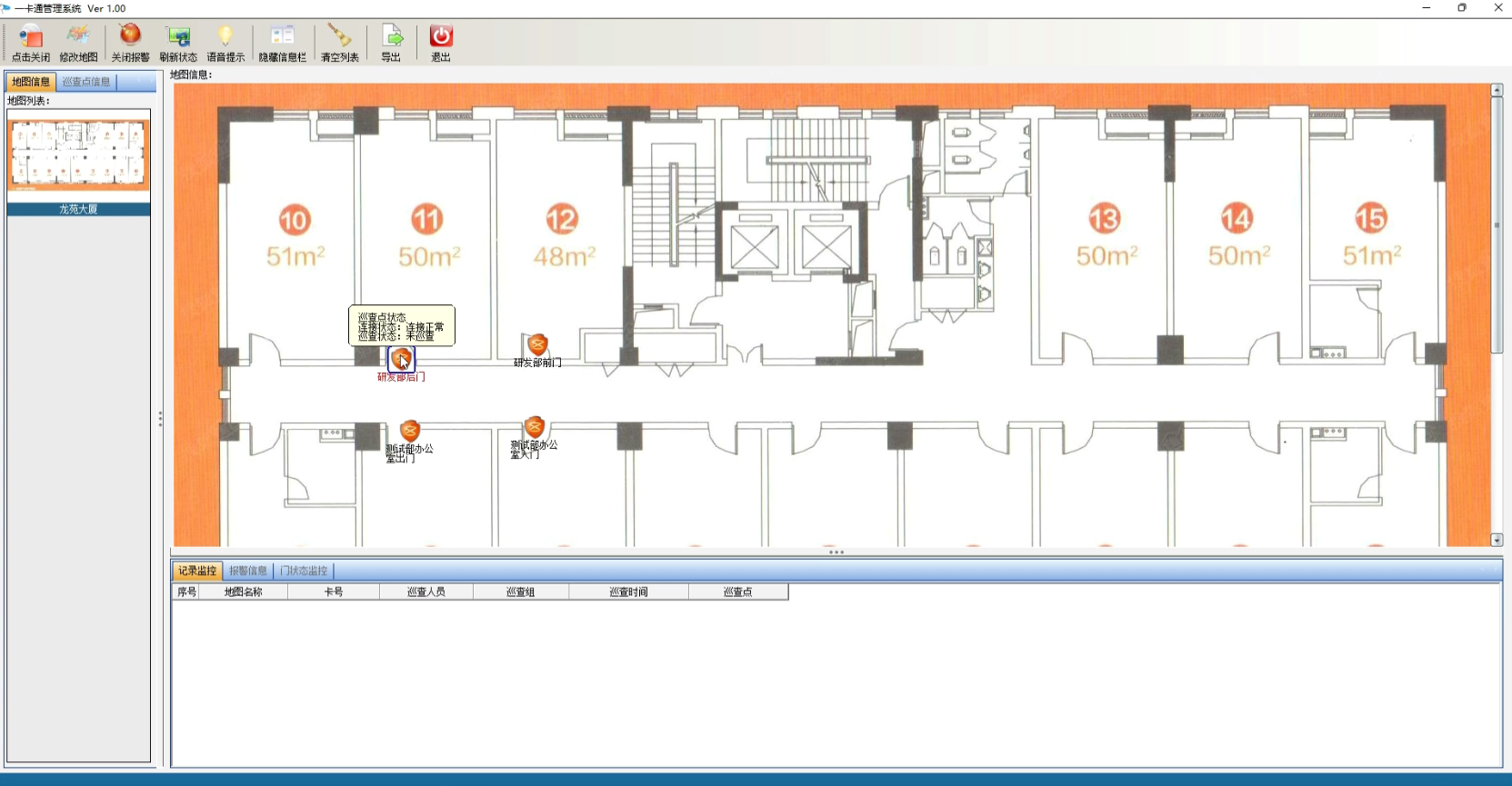

电子地图进入监控状态时会显示各个巡查点的在线状态、报警状态,巡更状态
点击左侧巡查点信息,可以看到当前地图中的巡查点状态,最新巡逻打卡人员
点击【隐藏状态栏】可隐藏左侧和下方的列表再次点击【显示状态栏】可显示左侧地图列表和下方打卡记录。
如果设备离线子,问禁图标会变成黑色
如果有人巡更打卡,设备图标颜色为绿色

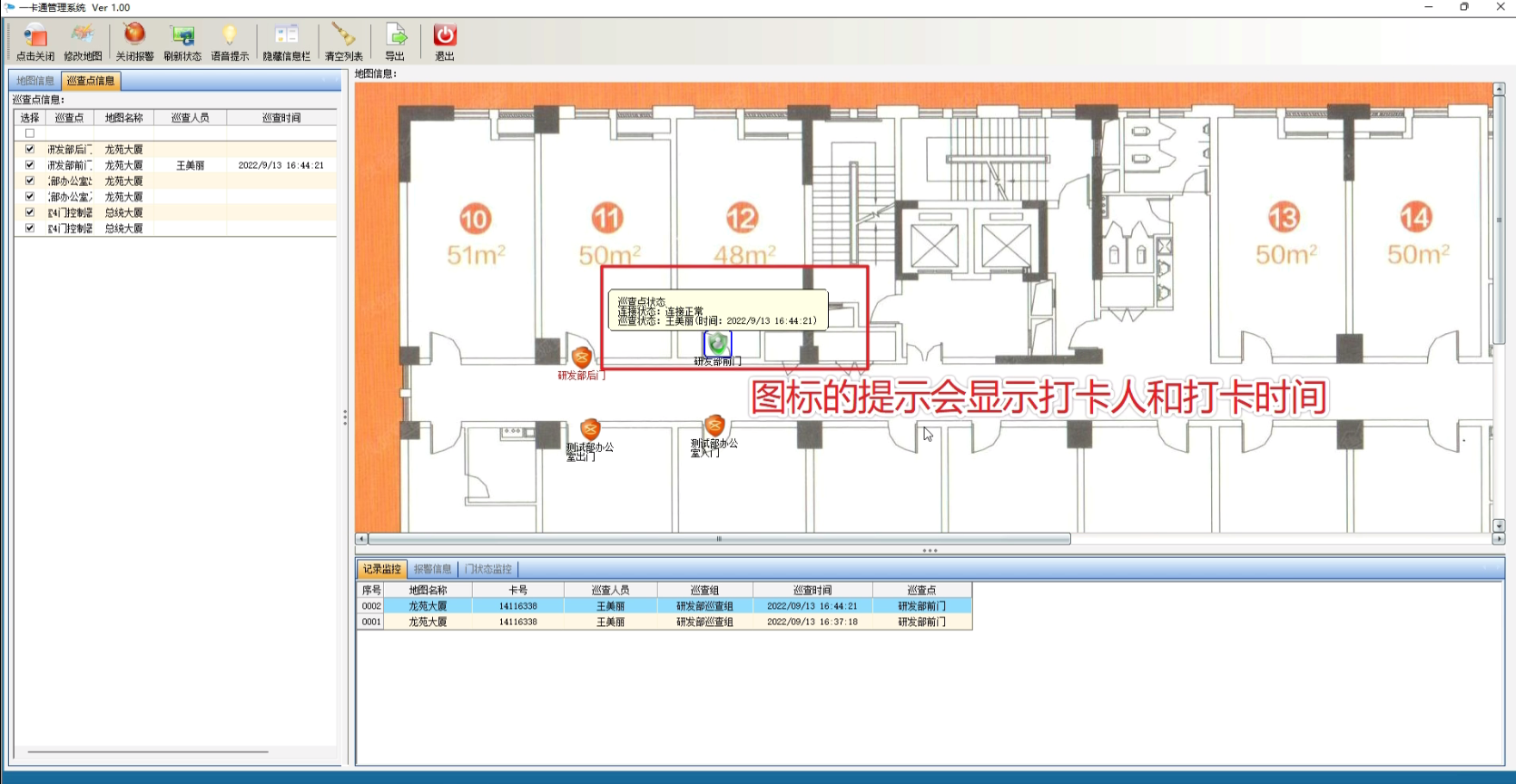

图标的提示会显示打卡人和打卡时间

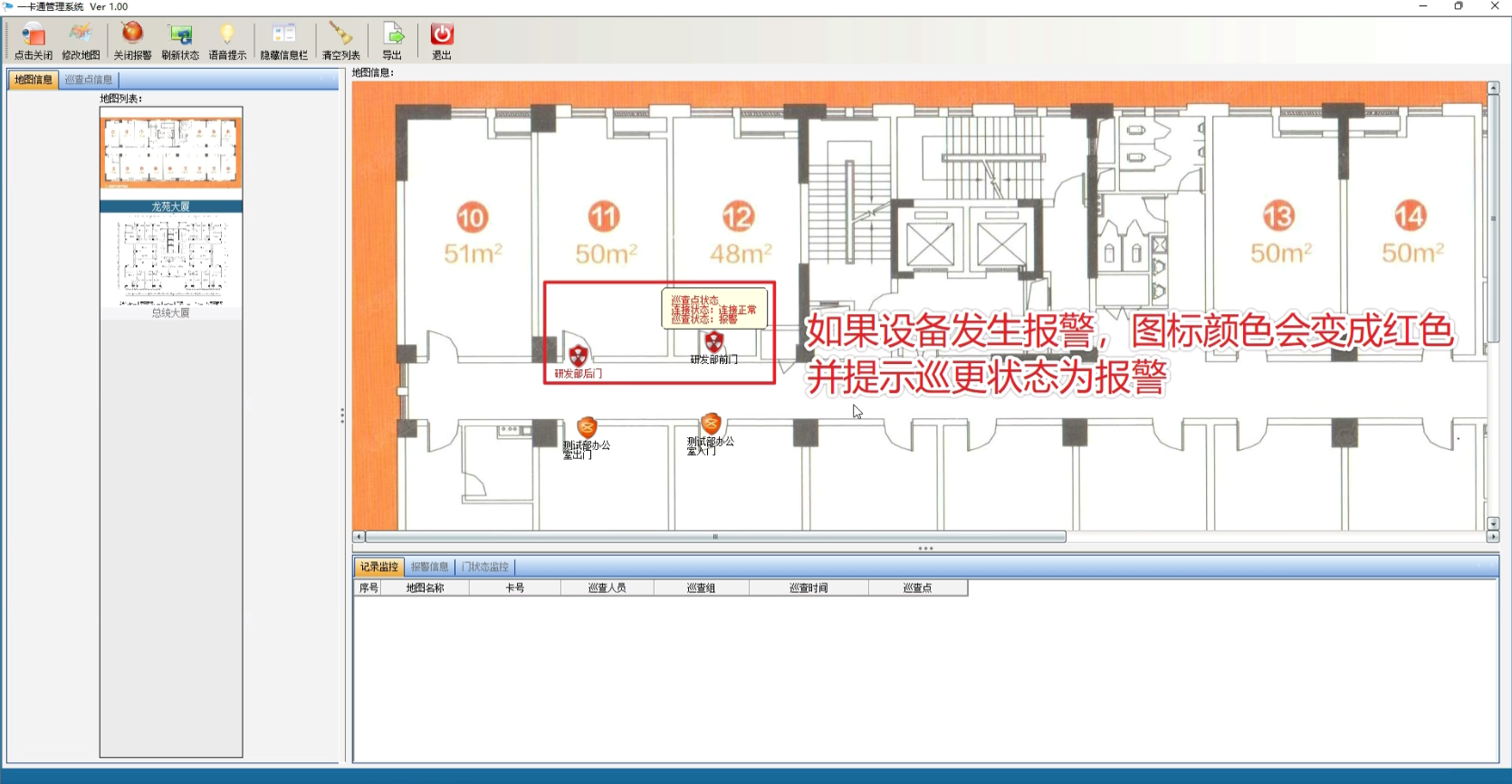

如果设备发生报警,图标颜色会变成红色;并提示训更状态为报警
若要关闭报警,可以选中需要关闭报警的木门禁,点击【关闭报警】

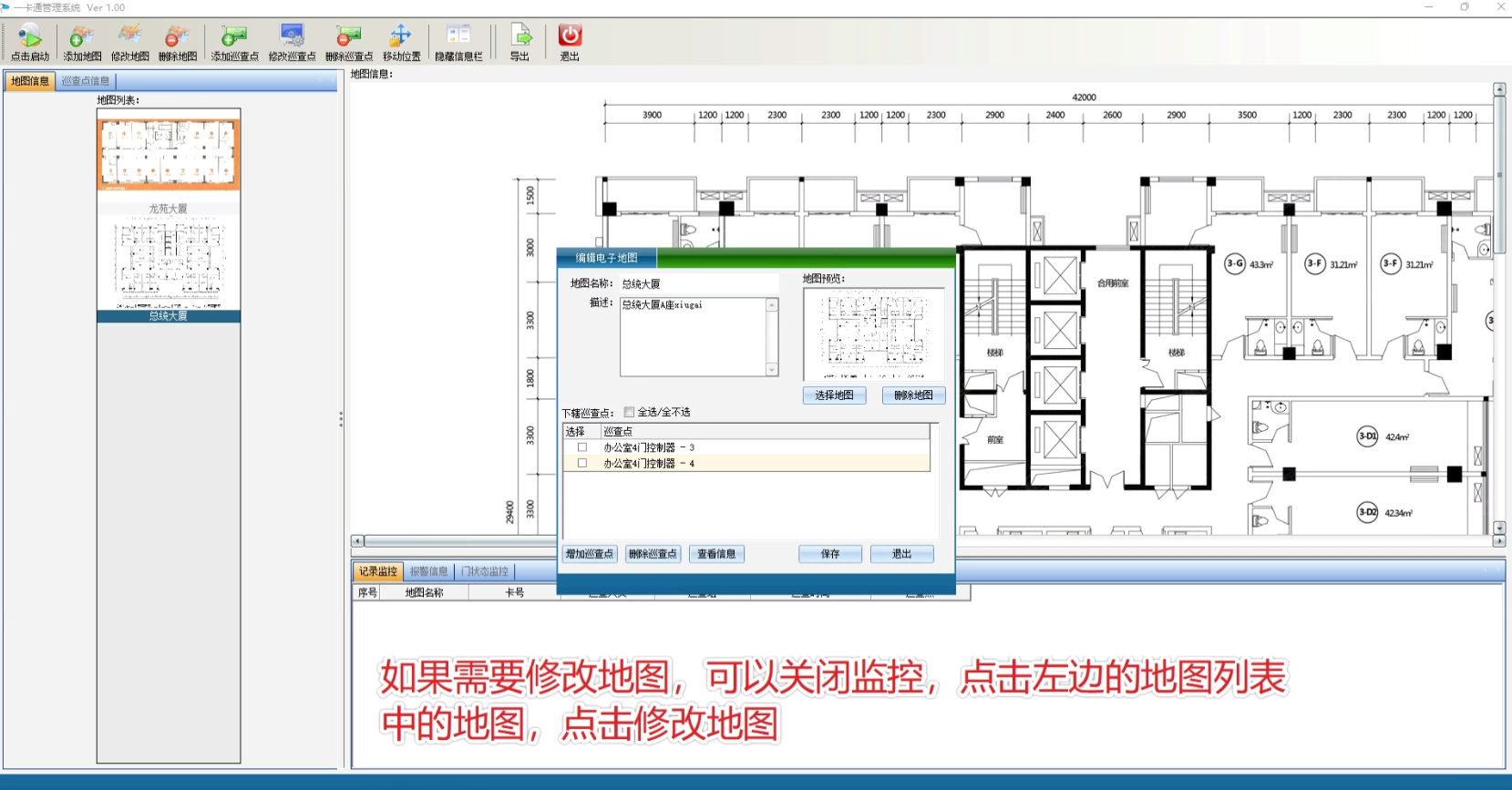

如果需要修改地图,可以关闭监控,点击左边的地图列表中的地图,点击修改地图
