门禁读卡器

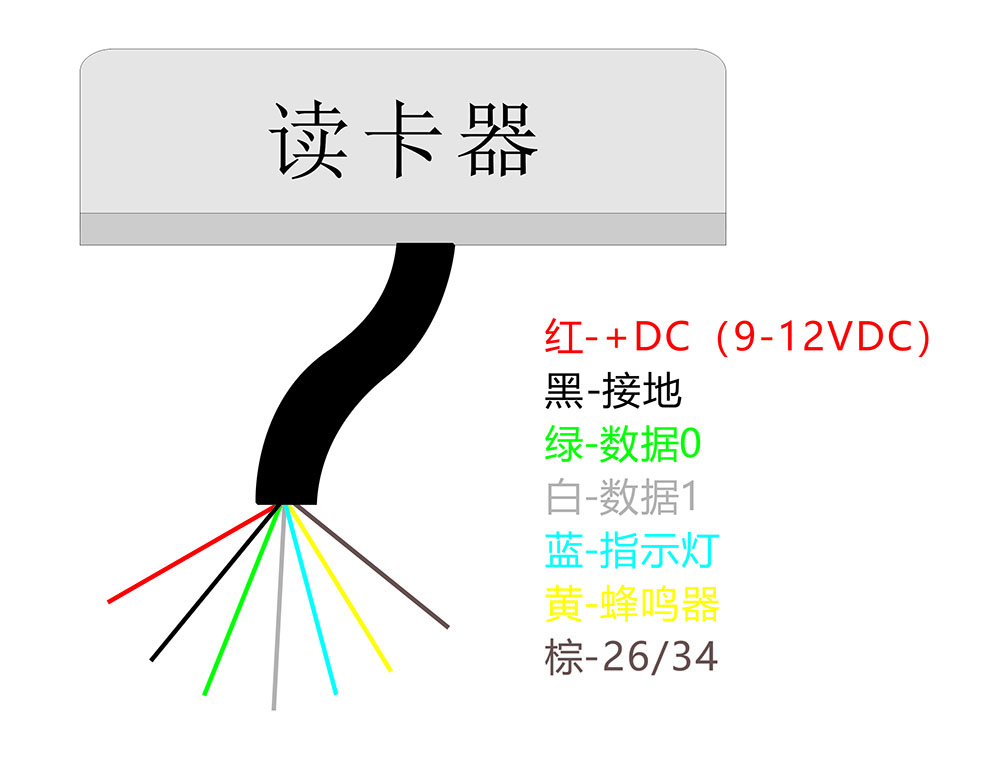

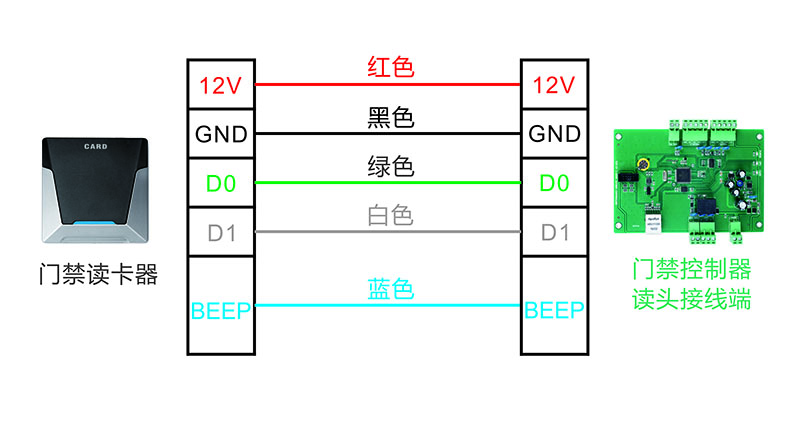

接线说明：

门禁读卡器提供WIEGAND26或34格式输出，提供LED控制与BEEP控制线路。

红色+12V：工作电压: DC10.8-13.8V    -> 标准直流12V

黑色GND：接地

绿色DO：数据0

白色D1：数据1

蓝色LED：发光二极管

黄色BUZ：蜂鸣器

棕色FOR：WG26/34

按键门禁读卡器

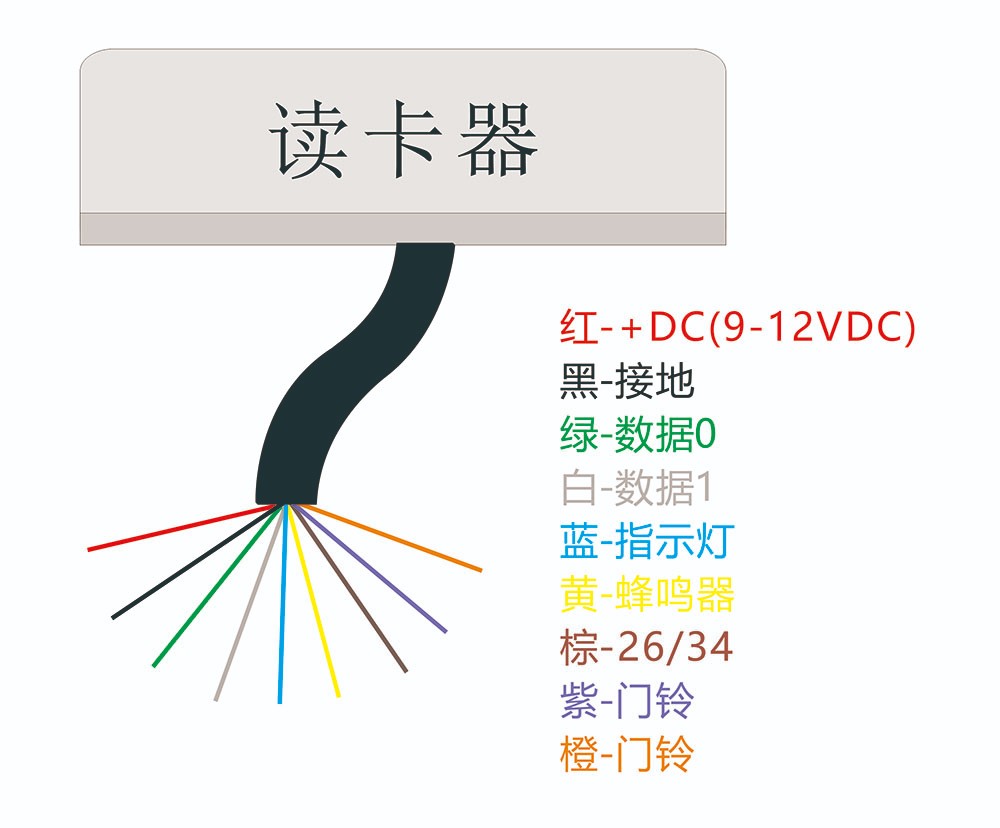

接线说明：

门禁读卡器提供WIEGAND26或34格式输出，提供LED控制与BEEP控制线路。

红色+12V：工作电压: DC10.8-13.8V    -> 标准直流12V

黑色GND：接地

绿色DO：数据0

白色D1：数据1

蓝色LED：发光二极管

黄色BUZ：蜂鸣器

棕色FOR：WG26/34

橙色：门铃

橙色：门铃
