指纹仪采集系统客户端说明

指纹仪与指纹机安装及设置

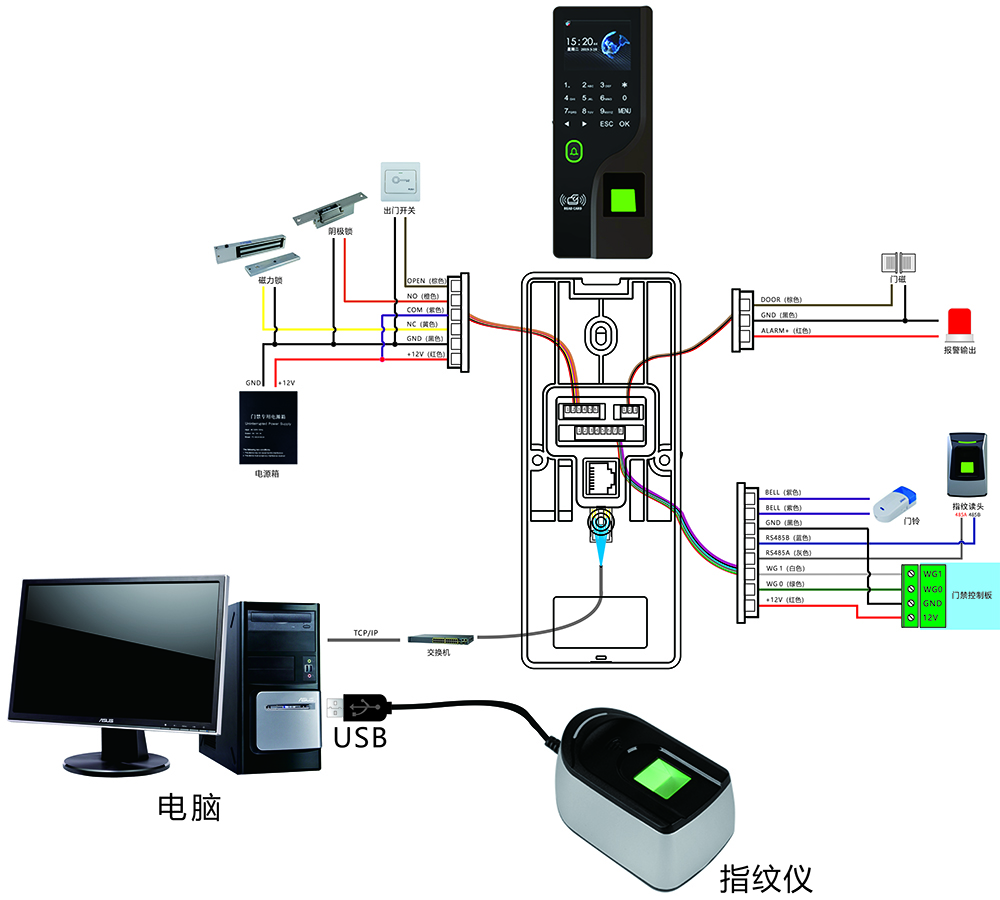

使用指纹仪采集用户的指纹信息和卡片信息, 通过客户端软件下发到在用的所有门禁与指纹机, 方便实现现场指纹和卡片数据采集工作。指纹仪支持USB供电与通讯, 内置语音电路,与指纹考勤机统一算法, 确保数据的一致性和操作的便捷性。指纹仪采集管理系统图如下:



以指纹考勤机为例, 通过软件自动搜索设备可自动搜索发现在线的所有门禁与指纹机,方便用于设备加入系统软件。点击主界面【安装设备】下拉菜单的【自动搜索门禁设备】,如下图所示:

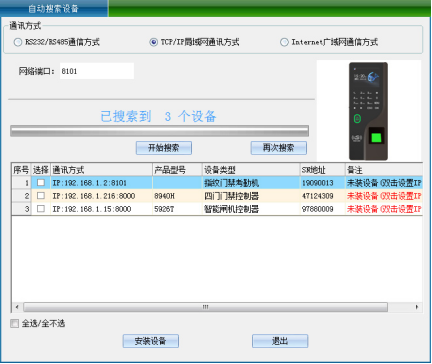

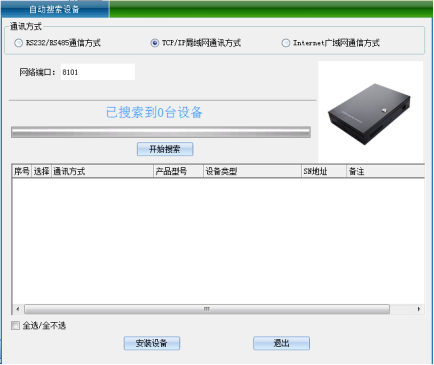

点击【自动搜索门禁设备】,进入如下图所示界面:




TCP/IP局域网方式:先输入网络端口,默认是8101,然后点击【开始搜索】。(注:指纹机必须通过交换机与电脑进行连接通讯),如下图所示:




如果用户的设备是TCP/IP通信方式,需要对设备IP地址进行修改,避免IP地址一样导致无法通信。可以双击该设备信息,弹出的TCP连接参数界面,如下图所示:




(注意:本系统可以搜索到与本电脑不同网段中的指纹机,但在正常使用之前需要将指纹机IP地址修改与计算机同一网段地址。而如果用户使用的路由器支持多网段映射功能,那么本系统软件就可以直接与其它网段的指纹机产品进行通信。)

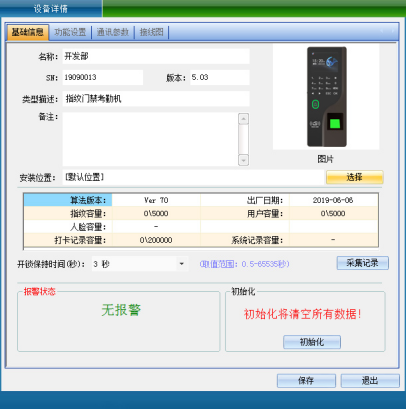

将IP地址、子网掩码、网关地址进行双击改成与电脑IP同一网段相匹配的参数,点【保存】返回到安装界面,点【安装设备】,安装后点击左侧栏【门禁管理】,弹出下图:




   名称:可根据需求修改。

   开锁保持时间:可根据需求自行调整(默认:3秒)。

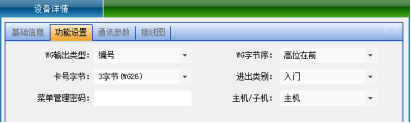

在【设备详情】的界面中选择【功能设置】,可修改指纹机的菜单管理密码、进出类型、刷卡卡号字节、WG输出类型、进出类别、主从机等设置。如下图所示:

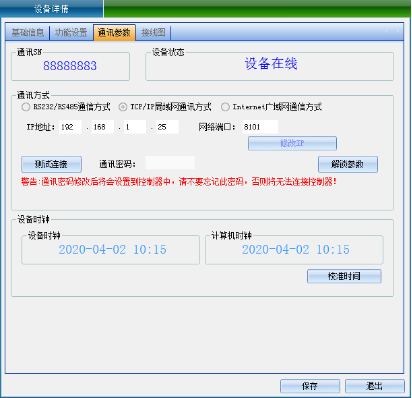

在【设备详情】的界面中选择【通讯设置】如下图所示:


添加指纹并授权

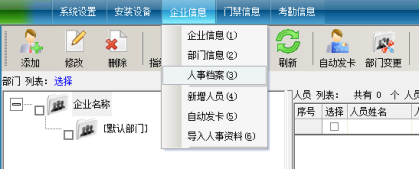

在【企业信息】->【人事档案】,如下图所示:

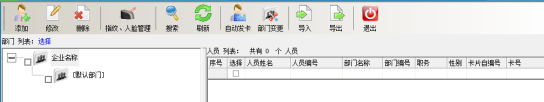

点击人事档案后进入如下图所示:




点击工具栏添加人员图标,进入人员修改界面,如下图所示:

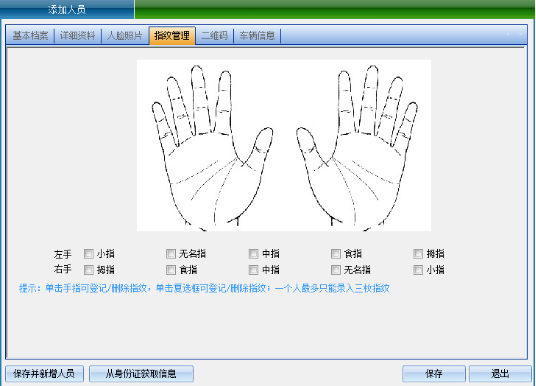

填写好基本个人信息后,点击分目录【指纹管理】,如下图所示:




可使用指纹仪进行录入指纹,完成后会返回人事基本档案页面,确认编辑好资料点击保存。

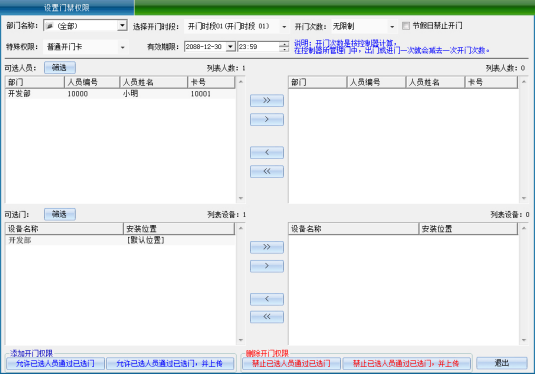

开门权限的授权,点击软件【门禁信息】下拉菜单的【设置开门授权】。点击【设置开门授权】,进入如下图所示界面:




选择好需要权限的人员、开门时段和开门次数、有效期限,然后选择设备门, 点击【允许已选人员通过已选门,并上传】。

» :选择所有“用户” 或者 选择所有“可选门”

› :选择单个“用户” 或者 选择单个“可选门”

‹ :移除单个“已选用户” 或者 移除单个“已选门”。

« :移除所有“已选用户” 或者 移除所有“已选门”

禁止已选人员通过已选门】删除已选用户对已选门的进出权限,此后必须在同步数据至指纹机,删除的权限此操作才能生效。

禁止已选人员通过已选门,并上传】删除已选用户对选定门的进出权限,同时将删除信息上传给指纹机。

允许已选人员通过已选门】添加已选用户对已选门的进出权限,此后必须在同步数据至指纹机,添加的权限此操作才能生效。

允许已选人员通过已选门,并上传】添加已选用户对已选门的进出权限同时将添加信息上传给指纹机。

所有权限设置完毕后,将信息上传给指纹机才生效。


指纹机记录采集与查看

指纹机记录采集

指纹机带有记忆存储功能,每台指纹机可以脱机存储记录出入数据(即使不连接电脑,也会自动存储)。用户也可以选择合适的时间,将指纹机内的数据采集到电脑。

点击软件的【门禁信息】下拉菜单【采集出入记录】,如下图所示:

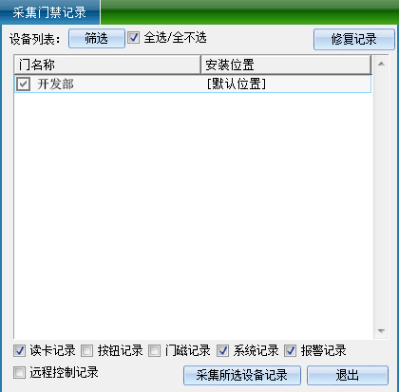

点击【采集出入记录】,进入如下图所示界面:

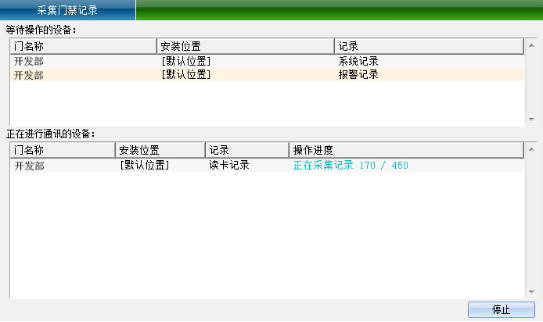

选择需要采集的指纹机与记录类型后,点击【采集所选设备记录】,弹出如下图所示窗口:




采集完成,点击【完成】。

如果之前已经采集过出入记录(读卡记录、密码开门记录、指纹记录)等操作,可以通过“修复记录”重新获得所有记录。

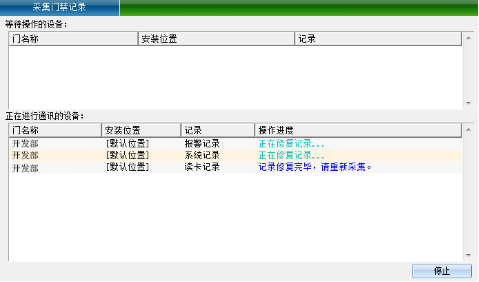

点击软件【门禁信息】下拉菜单【采集出入记录】界面里面的【修复记录】,弹出验证窗口,输入验证密码:0000(默认管理员密码),再点击【确定】,弹出如下图所示:

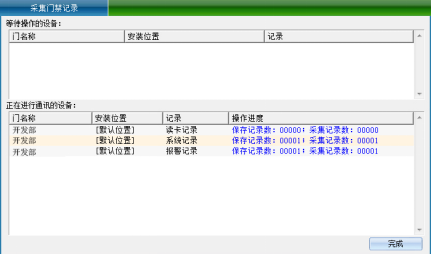

等修复完毕点击【完成】退回采集门禁记录界面,选择要提取读卡记录的门与要采集的数据,然后点击【采集所选设备记录】,稍等片刻将采集完毕,这时控制器中的记录被全部采集到电脑中,如下图所示:




等采集完毕点【完成】。记录采集完之后,才可以进行查询工作。


指纹机记录查看

请采集记录后再进行查询工作。

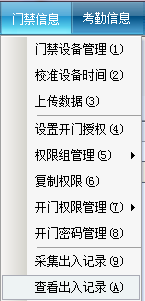

点击软件菜单栏【门禁信息】下拉菜单【查看出入记录】,如下图所示:

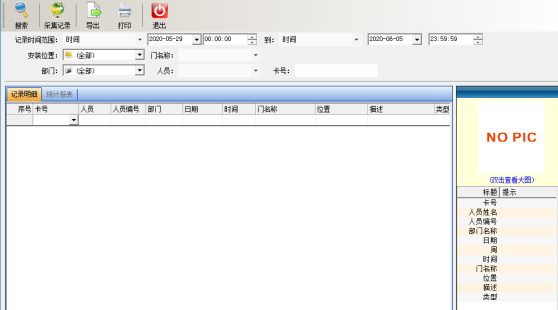

点击【查看出入记录】,进入如下图所示界面:

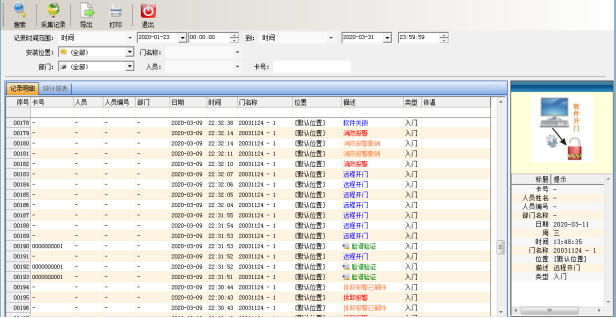

先采集记录,点击“采集记录”,采集完记录之后,可根据需要查询,输入查询条件,查询条件可以按“时间范围”、“姓名”、“卡号”、“部门”、“地点”来进行查询相关记录,然后点击“搜索”,则可查询到相关人员的出入记录,也可直接点击“搜索”,会查询到所有人的出入情况,如下图所示:




也可把查询到的记录进行导出操作,点击“导出”,可导出人员出入记录。


指纹仪采集管理云系统说明

安装指纹

首先设置指纹机的通讯参数,选择指纹机设备主菜单下的【高级设置】,点击进入,进一步选择【通讯设置】,设置好服务器IP地址和服务器端口号等参数,参考设置如下图所示。

网页(替换)-指纹仪2211.png     网页(替换)-指纹仪2217.png



配置好参数后,点击选择“服务器连接测试”,提示“测试成功”,表示连接正常。(网路不好时,可以多尝试几次“服务器连接测试”)

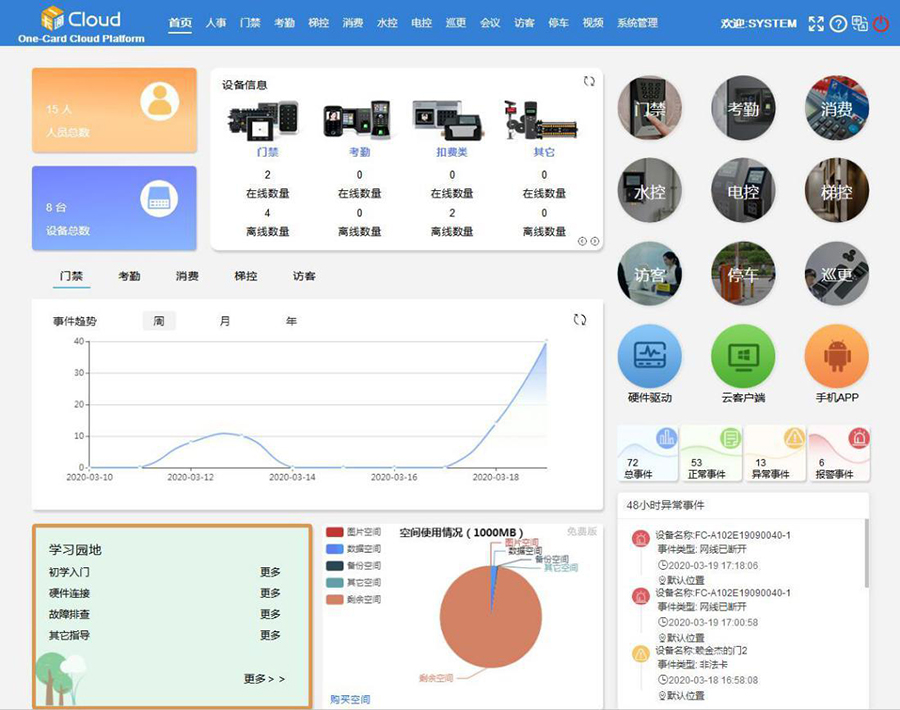

PC端搜索网址www.门禁云.com,登录一卡通管理平台云平台账户,如下图所示:

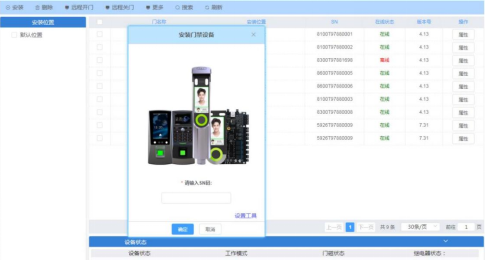

点击【门禁】-【安装】弹出的界面输入要安装设备的SN码,点击确认,如下图所示:

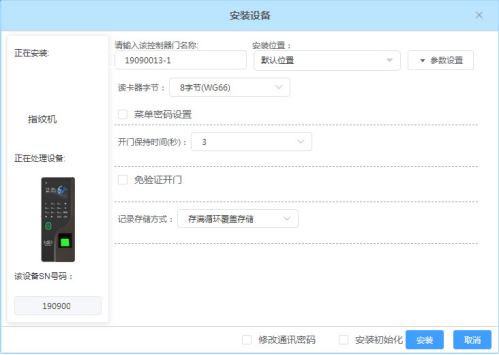

在弹出的安装界面中,安装界面如下图所示,选择要安装的位置,选择设备的基本参数,然后点击右下角的【安装】,此时会提示设备安装成功。



云系统人员的添加与授权

添加人员

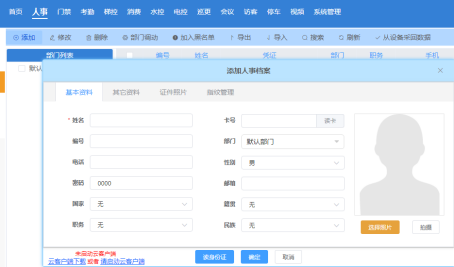

点击【人事】-【添加】,弹出的【添加人事档案】界面输入要添加的人事信息,点击确认,如下图所示:



通过指纹仪进行指纹录入

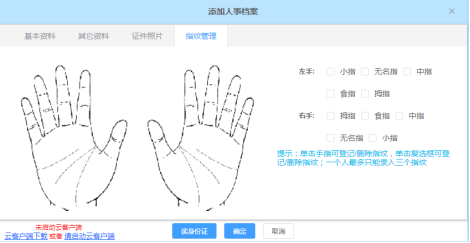

在【添加人事档案】界面点击指纹管理,指纹仪添加界面如下图所示(电脑需连接指纹采集仪),单击手指可登记/删除指纹,单击复选框也可以登记/删除指纹,一个人最多可以录入3个指纹,录入后点击【确认】。

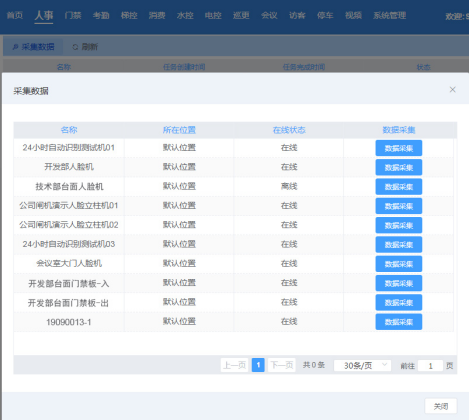

人员指纹录入也可以通过指纹机进行录入然后采集到软件内,点击目录栏的【人事】-【人事信息】-【从设备采回数据】-【采集数据】,选择好指纹机,点击数据采集如下图所示:




人员授权

点击【门禁】-【权限授权

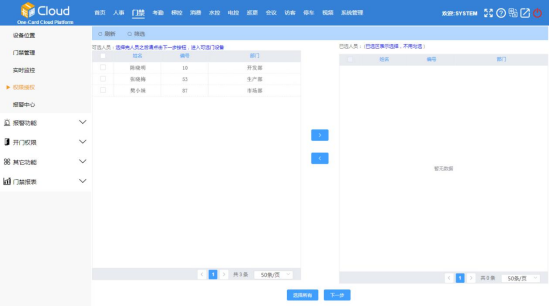

选择好需要设置门禁权限的人员,选择完之后,点击下一步,如下图所示:

>】:选择“用户

<】:移除“已选用户

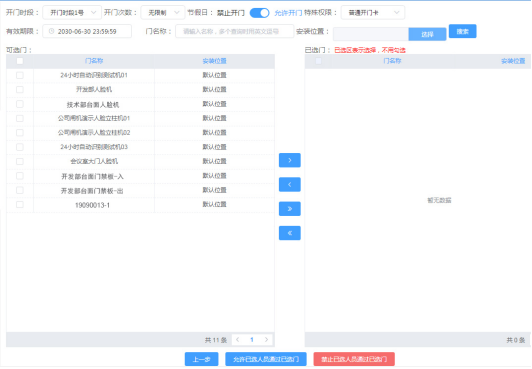

按照实际需求选择开门时段、开门次数、有效期限、门名称、安装位置等参数,选择门进行授权,如下图所示:

禁止已选人员通过已选门】删除指定用户对选定门的进出权限

允许已选人员通过已选门】添加指定用户对选定门的进出权限




记录查看

点击【门禁-门禁报表】,选择需要查看或者导出的记录,包括门禁出入记录、门禁报警记录、门禁系统记录。

点击搜索按钮,可按要求筛选需要查看的指纹机的记录,如下图所示:

点击搜索按钮左边的导出按钮,即可导出所需记录的EXCEL表格。
